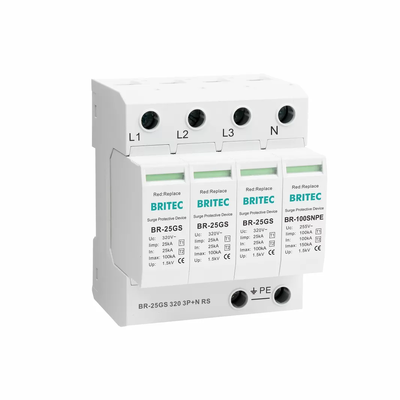

TUV BR-25GS 3P+N tipo 1+2 25kA arrester di sovratensione per TT e TNS T1 dispositivo di protezione da sovratensione di potenza
25kA Dispositivo di protezione contro le ondate di fulmine monofase 3+1 di tipo 1 di classe I
Caratteristiche del prodotto
- Numero di pali: 3P+N
- In alto: 1,5 kV
- Immagine: 100 kA
- Uc: 320 V
- Sistema di distribuzione dell'energia: SPD nel sistema TT
- Segnalazione a distanza facoltativa
- BR-25GS 3P+N conforme alle norme EN/IEC 61643-11
- Testato e specificato secondo le classi di prova T1 e T2
Abbiamo 25 anni di esperienza nella ricerca e sviluppo e nella produzione del campo della protezione da sovratensioni e forniamo 5 anni di garanzia.
Specifiche tecniche
| Specificità |
BR-25GS 150 3P+N |
BR-25GS 275 3P+N |
BR-25GS 320 3P+N |
| Classificazione SPD (EN61643-11) |
Tipo 1 + Tipo 2 |
Tipo 1 + Tipo 2 |
Tipo 1 + Tipo 2 |
| Classificazione SPD (IEC61643-11) |
Classe I + Classe II |
Classe I + Classe II |
Classe I + Classe II |
| Tensione nominale di funzionamento a.c. (Un) |
120V/240V ((50/60Hz) |
230V/400V ((50/60Hz) |
240V/415V ((50/60Hz) |
| tensione di funzionamento continua a.c. massima (Uc L-N/N-PE) |
150V/255V ((50/60Hz) |
275V/255V ((50/60Hz) |
320V/255V ((50/60Hz) |
| Corrente di impulso di fulmine (10/350μs) (Iimp L-N/N-PE) |
25kA/100kA |
25kA/100kA |
25kA/100kA |
| Corrente nominale di scarica (8/20μs) (in L-N/N-PE) |
25kA/100kA |
25kA/100kA |
25kA/100kA |
| Corrente di scarica massima (8/20μs) (Imax L-N/N-PE) |
100kA/150kA |
100kA/150kA |
100kA/150kA |
| Livello di protezione della tensione (L-N/N-PE) |
≤ 1,5 kV/≤ 1,5 kV |
≤ 1,5 kV/≤ 1,5 kV |
≤ 1,5 kV/≤ 1,5 kV |
| Max. fusibile di riserva |
200A gG |
200A gG |
200A gG |
| Tempo di risposta (tA) |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
| Intervallo di temperatura di funzionamento (Tu) |
-40°C-85°C |
-40°C-85°C |
-40°C-85°C |
| Codice dell'ordine |
B17058 |
B17071 |
B17096 |
Sufissi: aggiungere il suffisso "RS" per la versione di segnalazione remota a contatto secco. Esempio: BR-25GS 275 3P+N RS
Caratteristiche chiave
- Tipo: T1+T2 Protezione da sovratensioni
- Tempo di risposta: ≤ 100 ns
- Collegamenti etichettati
- Tipo composito: 3P+N
- Installazione: rotaia standard da 35 mm
- Disegnati per proteggere gli impianti elettrici a bassa tensione da ondate elettriche
- Secondo la norma IEC61643-11
- Dispositivo di disconnessione termica
- Connessione terminale a vite
Applicazioni
Protegge gli impianti elettrici da fulmini diretti e scarica la corrente di ritorno del fulmine che si diffonde dal conduttore di terra ai conduttori di rete.Il dispositivo è progettato per essere utilizzato tra la zona O e la zona 1 (secondo la definizione della zona di protezione da fulmini della IEC 62305-4)Può essere utilizzato per proteggere il sistema di alimentazione trifase.
Linee guida per l'installazione
- Determinare il percorso della corrente di scarico
- Marcare i fili che producono un ulteriore calo di tensione sul terminale del dispositivo
- Marcare il conduttore PE di ciascun dispositivo per evitare inutili cicli di induzione
- Un collegamento equipotenziale viene stabilito tra il dispositivo e l'SPD

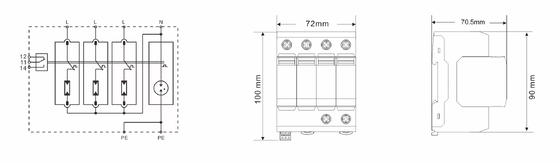

- Durante l'installazione, collegare il dispositivo secondo il diagramma di installazione, dove L è la linea di fase, N è la linea neutra e PE è la linea di terra.
Capacità di produzione
Britec possiede attrezzature di prova avanzate e linee di prodotti, gestione perfetta, personale tecnico professionale e lavoratori ben addestrati.Questo è il motivo per cui il livello tecnico dei nostri prodotti può raggiungere livelli leaderPossiamo anche aiutare i clienti con OEM / ODM.
Informazioni sulle società
Wenzhou Britec Electric Co., Ltd. è stata fondata nel 2003.Britec è un produttore professionale di dispositivi di protezione contro le sovratensioni (SPD) che progetta e produce dispositivi di protezione contro le sovratensioni per la protezione della potenza, protezione dei dati, protezione fotovoltaica ecc.
Britec possiede un laboratorio interno con un generatore di impulsi fulminici da 100kA 10/350, un generatore di impulsi da 25kA 10/350, un generatore da 120kA 8/20, un generatore combinato da 1,2/50 20kV,Stazione di prova TOV e altre apparecchiature di prova.
L'azienda ha un sistema di gestione ISO9001, ISO45001, ISO14001.Britec ha una lunga relazione commerciale con i clienti europei e una buona esperienza di lavoro con aziende multinazionali.
Presenza globale
Britec ha un forte team di vendita, i nostri dispositivi di protezione da sovratensioni sono venduti in molti paesi del mondo.Vorremmo collaborare con clienti globali e aiutarvi a avere successo nel vostro mercato.
Certificazioni
Britec offre una gamma completa di prodotti SPD che hanno la certificazione CE, RoHS, TUV, SEMKO, CB.
Applicazioni del prodotto
Britec ha sviluppato un'ampia gamma di prodotti che coprono principalmente le esigenze nel settore della protezione da fulmini a bassa tensione, come SPD per sistemi di alimentazione, sistemi fotovoltaici e dati, ecc.Tutti questi prodotti sono stati ampiamente applicati nel sistema elettronico, reti informatiche e sistemi di sicurezza, protezione dell'industria energetica, dell'industria chimica petrolifera e dell'industria della difesa nazionale.
Domande frequenti
E la tua esperienza?
Abbiamo la nostra fabbrica e laboratorio di prova in-house, il nostro dipartimento di ricerca e sviluppo hanno più di 25 anni di esperienza.
Qual e' il tuo vantaggio?
Consegna rapida: 2-3 settimane. Impiego di produzione su larga scala: riduzione dei costi: 300.000 pezzi all'anno. Qualità riconosciuta: collaborazione con società transnazionali.
È accettabile un pacchetto di design personalizzato?
La scatola interna e la scatola esterna sono realizzate secondo lo standard internazionale.
Potresti fare OEM per noi?
Certo, accettiamo ordini OEM e ODM, per favore fornisci la lettera di autorizzazione per il marchio.
Che ne dici della garanzia?
Cinque anni.
Posso comprare un campione per primo e un piccolo ordine?
Ovviamente, supporto gli ordini di campione, specialmente per i nuovi clienti a determinate condizioni.
Quanto ci vuole per fare un campione?
Da tre a cinque giorni.
Come procede la vostra azienda per quanto riguarda il controllo della qualità?
La qualità è la priorità. Noi attribuiamo sempre grande importanza al controllo della qualità dall'inizio alla fine della produzione.l'ispezione di pattuglia è effettuata durante la produzione e tutte le merci devono essere testate al 100% prima di lasciare la fabbrica.
