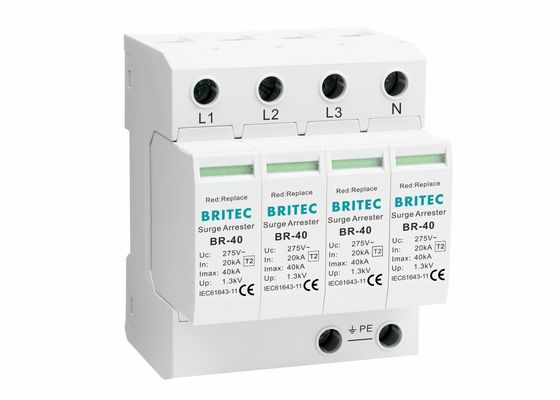

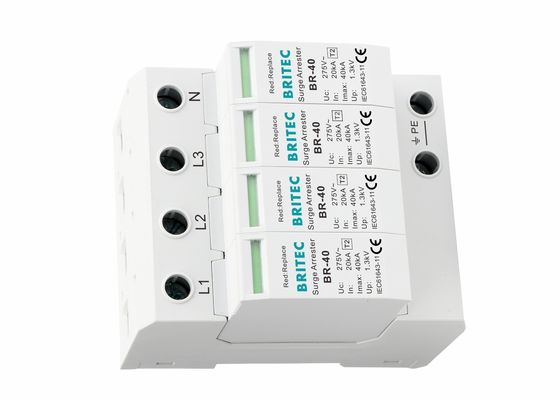

Descrizione del dispositivo di protezione da sovratensione di tipo 2 20kA 40kA:
• I dispositivi di protezione da sovratensione (SPD) BR-40 4P sono adatti per il sistema di alimentazione TN-S di 50/60Hz, tensione nominale 440V AC e inferiore.
• MOV ad alta energia dotati di sezionatore termico specifico e relativi indicatori di guasto.
• Protezione delle apparecchiature da impulsi di fulmine indiretti e altre sovratensioni transitorie.
• Pluggabilità coerente
• Con corrente di scarica massima di 40kA
• Con o senza contatto di indicazione remota flottante
• L'SPD è progettato in conformità con IEC Classe II, prestazioni affidabili e prezzo basso.
Dettagli del prodotto del dispositivo di protezione da sovratensione di tipo 2 20kA 40kA:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| Classificazione SPD secondo EN61643-11 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
| Classificazione SPD secondo IEC61643-11 |
Classe II |
Classe II |
Classe II |
Classe II |
Classe II |
| Tensione alternata di esercizio continua massima Uc |
150V |
275V |
320V |
385V |
440V |
| Corrente di scarica nominale (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Corrente di scarica massima (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Livello di protezione della tensione Up |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Livello di protezione della tensione 5kA Up |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.3kV |
≤1.5kV |
| Fusibile di backup massimo |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Tempo di risposta tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Intervallo di temperatura di esercizio Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Stato di funzionamento / indicazione di guasto |
verde / rosso |
verde / rosso |
verde / rosso |
verde / rosso |
verde / rosso |
| Area della sezione trasversale (Min.) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Area della sezione trasversale (Max.) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Per il montaggio su |
Guida DIN da 35 mm |
| Materiale dell'involucro |
Termoplastico UL94-V0 |
| Grado di protezione |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Istruzioni per l'installazione dell'SPD:
Suggerimenti: cos'è un dispositivo di protezione da sovratensione?
• Il dispositivo di protezione da sovratensione (SPD) è un dispositivo elettronico che fornisce una protezione per le apparecchiature elettriche, la rete di comunicazione, ecc. dagli effetti delle sovratensioni. Quando una corrente di picco o una sovratensione si verifica improvvisamente in un circuito elettrico o in una linea di comunicazione a causa di interferenze esterne, l'SPD può condurre lo shunt in un tempo molto breve, evitando così il danneggiamento della sovratensione ad altre apparecchiature nel circuito.
• I dispositivi di protezione da sovratensione sono progettati per ridurre al minimo gli effetti dei fulmini indiretti e diretti o di altre sovratensioni transitorie, adatti per la protezione da sovratensione in applicazioni residenziali, terziarie industriali e altre applicazioni industriali. L'SPD ha diverse modalità di protezione: L-L, L-G, L-N, N-G e le sue combinazioni.
• Il protettore da sovratensione SPD è un dispositivo indispensabile per la protezione dai fulmini nelle apparecchiature elettroniche. Il suo ruolo è quello di limitare la sovratensione transitoria che entra nella linea elettrica e nella linea di trasmissione del segnale all'intervallo di tensione che il dispositivo o il sistema può sopportare, o di scaricare una potente corrente di fulmine nel terreno, proteggendo così le apparecchiature o i sistemi dagli urti.
Il funzionamento di un dispositivo di protezione da sovratensione (SPD) consiste nel limitare le sovratensioni transitorie e deviare le correnti di sovratensione a terra, prevenendo danni alle apparecchiature elettriche.
Possiamo fornire prodotti con gli stessi parametri di spd mersen.
I nostri servizi:
• 21 anni di produzione professionale leader a livello mondiale di prodotti elettrici scaricatori di sovratensione.
• Tutti i prodotti saranno ben imballati prima della spedizione.
• Imballaggio standard e puoi anche comunicarci le tue esigenze sull'imballaggio.
• Consegna più veloce.
• Testato individualmente prima della spedizione.
La nostra fabbrica:
Certificato:
Spedizione:
FAQ:
Q1: Che tipo di SPD puoi fornire?
A: Possiamo fornire tutti i tipi di dispositivi di protezione da sovratensione, inclusi protettori da sovratensione CA, dispositivi di protezione da sovratensione fotovoltaici (solari), scaricatori di sovratensione dati, limitatori di fulmini a LED e così via.
Q2: Come possiamo scegliere i prodotti adatti a noi?
A: Comunicaci le tue esigenze dettagliate e ti daremo i migliori consigli per la tua scelta.
Q3: Perché i tuoi prodotti sono molto economici, la qualità è garantita?
A: Perché abbiamo la nostra fabbrica, il controllo di qualità è molto rigoroso, la vendita diretta di merci e l'ingrosso online, quindi la nostra qualità e il nostro prezzo sono molto competitivi.
Q4: Voglio ordinare articoli diversi, l'ingrosso può essere combinato?
A: Sì, certo. E supportiamo anche OEM&ODM.
