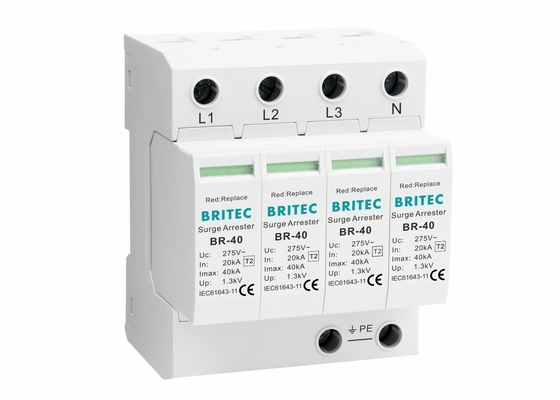

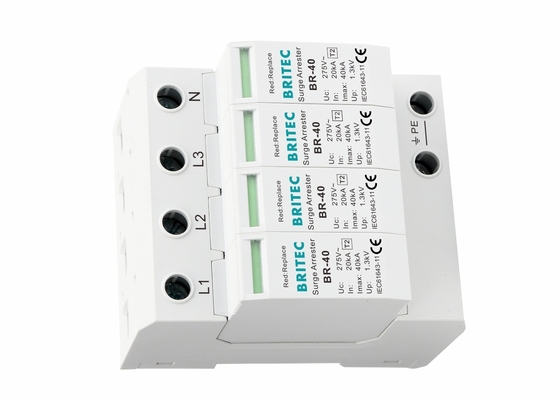

Descrizione dei Dispositivi di Protezione da Sovratensione (SPD) di Tipo 2 da 40Ka per Protezione da Fulmini di Classe II:
• Intensità del contatto di allarme di segnalazione remota
• Livello di prova di Tipo 2 o Classe II
• Indicazione di guasto
• Corrente di scarica nominale 20Ka con corrente di scarica massima di 40kA
• Elevata capacità di scarica e bassa tensione residua
• SPD a 4 poli
• Protezione da sovratemperatura
• Montaggio su guida DIN, facile installazione, dimensioni compatte, buone prestazioni
• IP20, UL94 V0
Dettagli del prodotto dei Dispositivi di Protezione da Sovratensione (SPD) di Tipo 2 da 40Ka per Protezione da Fulmini di Classe II:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| Classificazione SPD secondo EN61643-11 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
| Classificazione SPD secondo IEC61643-11 |
Classe II |
Classe II |
Classe II |
Classe II |
Classe II |
| Tensione alternata di esercizio continua massima Uc |
150V |
275V |
320V |
385V |
440V |
| Corrente di scarica nominale (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Corrente di scarica massima (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Livello di protezione dalla tensione Up |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Livello di protezione dalla tensione 5kA Up |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.3kV |
≤1.5kV |
| Fusibile di backup massimo |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Tempo di risposta tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Intervallo di temperatura di esercizio Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Stato di funzionamento / indicazione di guasto |
verde / rosso |
verde / rosso |
verde / rosso |
verde / rosso |
verde / rosso |
| Sezione (Min.) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Sezione (Max.) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Per il montaggio su |
Guida DIN da 35 mm |
| Materiale dell'involucro |
Termoplastico UL94-V0 |
| Grado di protezione |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Dimensione:
Applicazione dei Dispositivi di Protezione da Sovratensione (SPD) di Tipo 2 da 40Ka per Protezione da Fulmini di Classe II:
• I dispositivi di protezione da sovratensione (SPD) sono adatti per il sistema di alimentazione TN-S di 50/60Hz
• Adatto per applicazioni trifase
• Proteggendoli da impulsi di fulmini diretti e indiretti e altre sovratensioni transitorie.
Installazione:
• Gli scaricatori di tipo 2 devono essere installati nei quadri di distribuzione secondari dopo i quadri di distribuzione principali contenenti scaricatori di tipo 1.
• Per un corretto funzionamento tra scaricatori di tipo 1 e di tipo 2, devono essere presenti almeno 10-15 m di cavo o filo, altrimenti è necessario installare una bobina di disaccoppiamento tra i due dispositivi.
• Per garantire un'adeguata protezione dell'impianto, è necessario utilizzare più scaricatori di sovratensione installati in cascata.
Suggerimenti: Cos'è un dispositivo di protezione da sovratensione?
Il dispositivo di protezione da sovratensione (SPD) è un dispositivo elettronico che fornisce una protezione per le apparecchiature elettriche, la rete di comunicazione, ecc. dall'effetto delle sovratensioni. Quando una corrente di picco o una sovratensione si verifica improvvisamente in un circuito elettrico o in una linea di comunicazione a causa di interferenze esterne, l'SPD può condurre lo shunt in un tempo molto breve, evitando così i danni della sovratensione ad altre apparecchiature nel circuito.
I dispositivi di protezione da sovratensione sono progettati per ridurre al minimo gli effetti dei fulmini indiretti e diretti o di altre sovratensioni transitorie, adatti per la protezione da sovratensione in applicazioni residenziali, terziarie, industriali e altre applicazioni industriali. L'SPD ha diverse modalità di protezione: L-L, L-G, L-N, N-G e le loro combinazioni.
Il protettore da sovratensione SPD è un dispositivo indispensabile per la protezione dai fulmini nelle apparecchiature elettroniche. Il suo ruolo è quello di limitare la sovratensione transitoria che entra nella linea elettrica e nella linea di trasmissione del segnale all'intervallo di tensione che il dispositivo o il sistema può sopportare, o di scaricare una potente corrente di fulmine nel terreno, proteggendo così le apparecchiature o i sistemi dagli urti.
Il nostro prodotto ha gli stessi parametri di Eaton SPD trifase.
È conforme ai requisiti IEC per SPD elettrici.
Il nostro prezzo è inferiore al prezzo di Mersen SPD.
