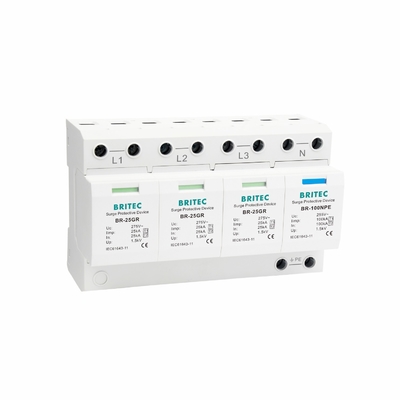

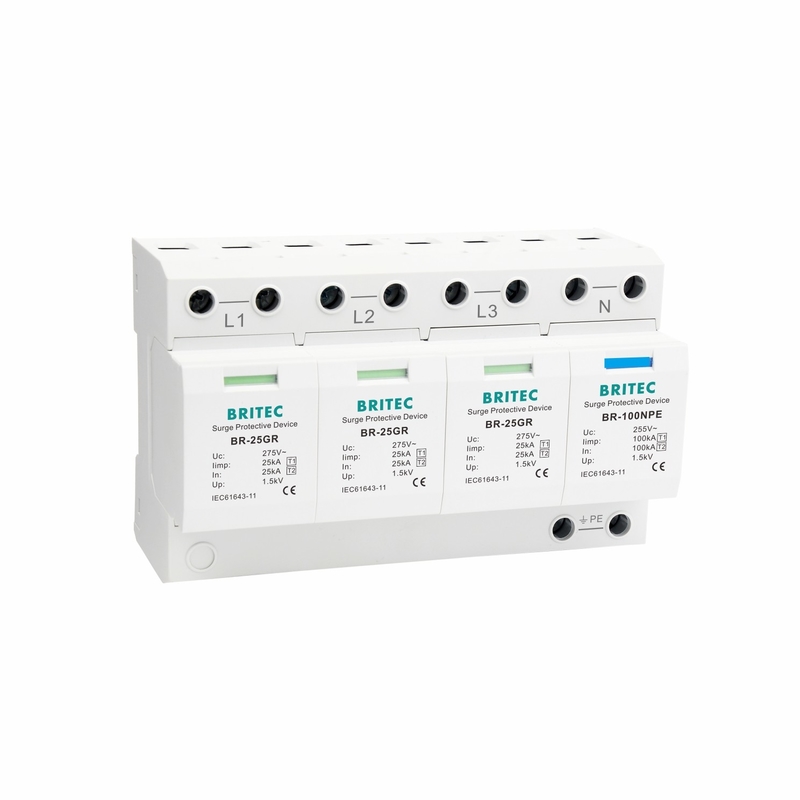

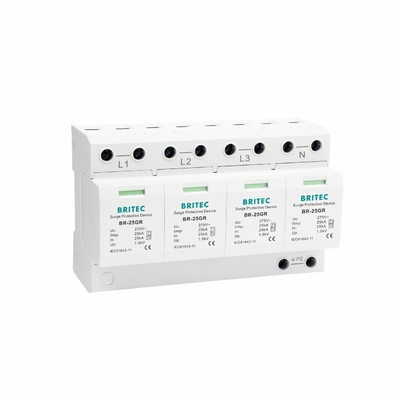

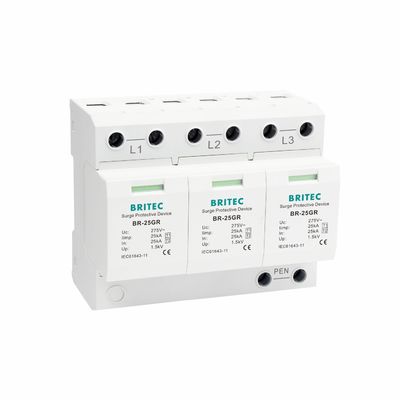

BR-25GR 3+1 AC Tipo 1 scaricatore di sovratensione elettrica Dispositivo di protezione contro le sovratensioni spd t1

I dispositivi di protezione da sovratensioni di tipo 1 sono destinati all'installazione tra il trasformatore di servizio secondario e il lato della linea del dispositivo di sovraccarica dell'apparecchiatura di servizio.nonché il lato del carico, compresi gli involucri delle prese del contatore di wattora, e destinati ad essere installati senza un dispositivo di protezione da sovraccarico esterno. I dispositivi di tipo 1 sono dotati di doppia classificazione anche per applicazioni di tipo 2,fornire i più alti livelli di sicurezza disponibili per l'installazione all'entrata di servizio.

Protezioni da sovratensioni di tipo 1 Caratteristica tecnologica:



	BR-25GR 3+1
Voltaggio nominale Un	230V / 400V CA
Voltaggio di funzionamento continuo a.c.	275 V
Corrente di impulso di fulmine (10/350us) (L-N / N-PE) Iimp	25kA / 100kA
Corrente nominale di scarica (8/20us) (L-N / N-PE) In	25kA / 100kA
Corrente massima di scarica (8/20us) (L-N / N-PE) Imax	100kA
Livello di protezione della tensione(L-N / N-PE)Su!	≤ 1,5 kV
Tempo di risposta tA	≤ 100 ns
Max. fusibile di riserva	315A
Intervallo di temperatura di funzionamento Tu	-40°C/80°C
Area di sezione trasversale (min.)	4 mm2
Area di sezione trasversale (max.)	35 mm2
per il montaggio su	35 mm Din rail
Materiale per la custodia	Termoplastici UL94-V0
Norme di prova	IEC 61643-11, EN 61643-11

Protezioni da sovratensioni di tipo 1 Dimensione:





Protezioni da sovratensioni di tipo 1 Applicazione:


Applicazione: Energia della rete, circuito di alimentazione CA, scatola di distribuzione CA, pannello elettrico LT

AC SPD utilizza per AC Power o Grid Power per proteggere dalla tensione AC transitorio.







Altro tipo da scegliere:

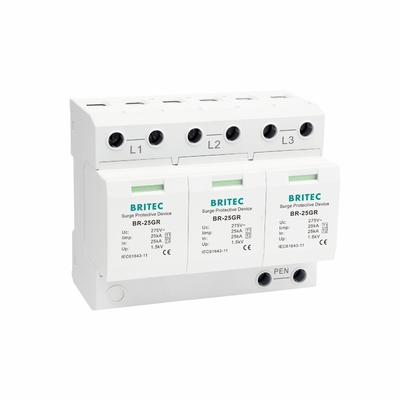

1Corrente massima di scarica: 20kA, 40kA, 80kA, 100kA, 120kA, 200kA

2,Numero di poli:1P,1P+N,2P,3P,3P+N, 4P

3Tensione di funzionamento continua massima Uc: 275V,320V,385V,440V,550V,800V,1000V
