Dispositivo di protezione contro le sovratensioni di tipo 2 SPD 20-40kA

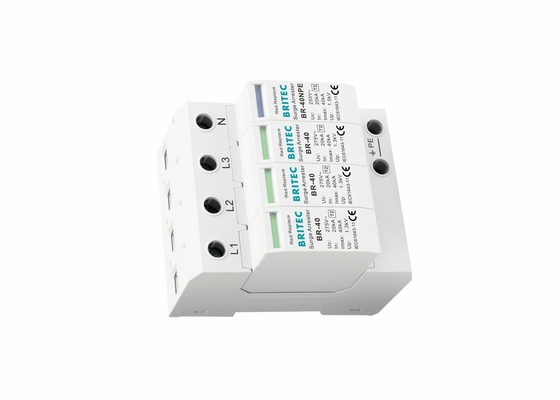

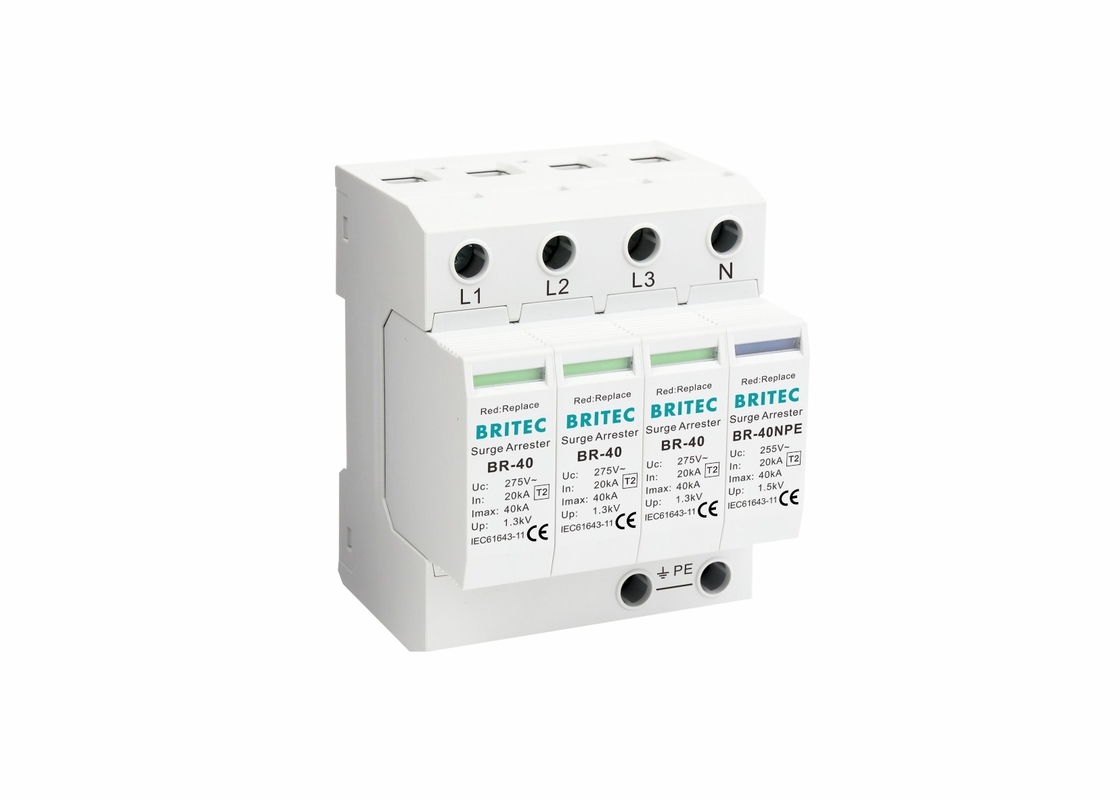

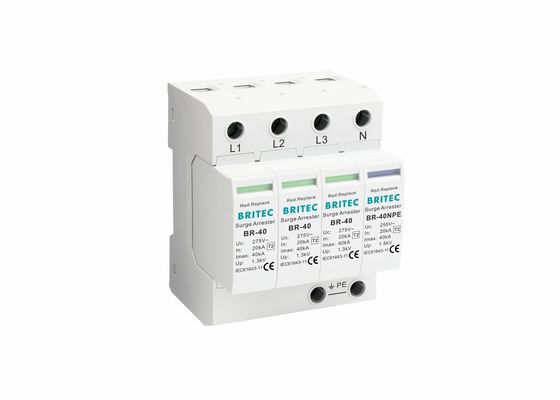

Dispositivo di protezione contro le sovratensioni SPD di tipo 2 con presa in fiamma da 20-40 kA Descrizione del prodotto:
• Il dispositivo di protezione da sovratensioni BR-40 3+1 (SPD) è adatto per il sistema di alimentazione TN-S e TT ecc. di frequenza AC 50/60Hz.
• L'impiego di varistori ad alte prestazioni consente un tempo di risposta rapido e un basso livello di protezione, senza alcuna linea di corrente
• È progettato secondo la norma IEC61643-1 GB18802.1
• Disponibile con segnalazione remota opzionale
• Adotta una rotaia standard da 35 mm, c'è un rilascio di guasto montato sul modulo del dispositivo di protezione da sovratensioni.
• Indicazione dello stato visivo
• Quando l'SPD non funziona per eccesso di calore e di corrente, il rilascio del guasto aiuterà il dispositivo elettrico a separarsi dal sistema di alimentazione e darà il segnale di indicazione, verde significa normale,rosso significa anormale.
Dispositivo di protezione contro le sovratensioni SPD tipo 2 con presa in fiocco da 20 a 40 kA Dettagli del prodotto:
| |
BR-40 150 3P+NPE |
BR-40 275 3P+NPE |
BR-40 320 3P+NPE |
BR-40 385 3P+NPE |
BR-40 440 3P+NPE |
| Classificazione del DSP secondo la norma EN61643-11 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
| Classificazione SPD secondo la norma IEC 61643-11 |
Classe II |
Classe II |
Classe II |
Classe II |
Classe II |
| Voltaggio di funzionamento continuo a.c. |
150 V |
275 V |
320 volt. |
385V |
440 V |
| tensione di funzionamento continua a.c. massima[N -PE] Uc |
255 V |
255 V |
255 V |
255 V |
255 V |
| Corrente nominale di scarica (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Corrente massima di scarica (8/20 μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Livello di protezione della tensione In alto |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Livello di protezione della tensione 5kA fino |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,3 kV |
≤ 1,5 kV |
| Livello di protezione della tensione [N-PE] In alto |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
| Seguire la capacità di estinzione corrente[N-PE]a.c.Ifi |
100 braccia |
100 braccia |
100 braccia |
100 braccia |
100 braccia |
| Max. fusibile di riserva |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Tempo di risposta tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Tempo di risposta [N-PE] tA |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
| Intervallo di temperatura di funzionamento Tu |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
| Indicazione dello stato di funzionamento / difetto |
verde / rosso |
verde / rosso |
verde / rosso |
verde / rosso |
verde / rosso |
| Area di sezione trasversale (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Area di sezione trasversale (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| per il montaggio su |
35 mm Din rail |
| Materiale per la custodia |
Termoplastici UL94-V0 |
| Grado di protezione |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Caratteristica tecnologica:
Dispositivo di protezione contro le sovratensioni di tipo 2 a presa di corrente di 20-40 kA
• Protezione contro la sovra-corrente e il surriscaldamento, circuito aperto di controllo della temperatura.
• Semplice montaggio standard del binario
• Progettazione del modulo, installazione conveniente, potrebbe essere sostituito online.
• Collegamenti etichettati
• Corrente di perdita di piccole dimensioni, risposta rapida, minore tensione residua.
• Utilizzabile in impianti con classe 2 di protezione da fulmini
• Dispositivo di indicazione del segnale, verde (normale), rosso (anormale).
• I dispositivi di protezione DIN Rail AC sono collegati in parallelo e utilizzano un MOV per bloccare le sovratensioni ad alta tensione.
• Nuova tecnologia, alto consumo energetico, palo di scarica a distanza (N-PE)
Dispositivo di protezione contro le sovratensioni SPD di tipo 2 con presa in fiamma da 20 a 40 kA Portata e posizione di installazione:
Dispositivo di protezione da sovratensioni della serie BR-40 applicato nella protezione da sovratensioni di grado C, installato sulla giunzione di LPZ1 e LPZ2, generalmente installato in schede di distribuzione domestiche, apparecchiature informatiche,attrezzature di informazione, apparecchiature elettroniche e nella scatola di presa davanti all'apparecchio di comando o vicino all'apparecchio di comando.
I nostri servizi:
• 21 anni di esperienza nel settore della produzione di dispositivi di arrestazione delle sovratensioni.
• Tutti i prodotti saranno ben imballati prima della spedizione.
• Imballaggio standard, e potete anche indicare le vostre esigenze di imballaggio.
• consegna più veloce.
• Testati individualmente prima della spedizione.
Imballaggio e consegna:
Informazioni sulla società:
Britec Electric Wenzhou Co., Ltd. fondata nel 2003, si è impegnata nel campo della protezione da fulmini, la società si trova a Yueqing, nello Zhejiang.L'azienda si impegna nello sviluppo e nell'applicazione della protezione da fulminiL'azienda ha riunito un gruppo di esperti dell'industria e del personale di gestione del marketing che hanno accumulato più di dieci anni di esperienza nel settore.padroneggiato l'eccellente tecnologia di sviluppo del prodotto e l'esperienza di applicazione pratica, e può fornire soluzioni scientifiche mirate per l'industria.
Certificato:
FAQ:
1 Quanto dura la garanzia dei vostri prodotti?
R: Il periodo di garanzia dei nostri prodotti è di 5 anni.
2 Che dire dell'ispezione?
R: Abbiamo l'intero sistema di ispezione dalla materia prima ai prodotti finali.
3 Cosa hai per certificato?
R: I nostri prodotti sono standardizzati secondo la norma IEC61643-11.
4 Quali sono le condizioni di pagamento?
A: TT, Paypal e L/C sono accettabili.
5 Qual è il servizio offerto dalla società?
A: Abbiamo il team di ingegneri professionisti che possono progettare e sviluppare lo stampo per raggiungere diverse richieste dei clienti.
6 Come diventare gli agenti di Britec?
R: Va bene! Dipenderemo dal fatturato delle vendite e faremo anche ricerche sul tuo mercato. Se hai interesse, parliamone di più!
