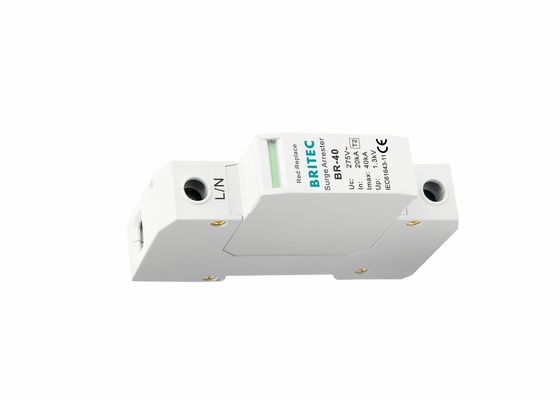

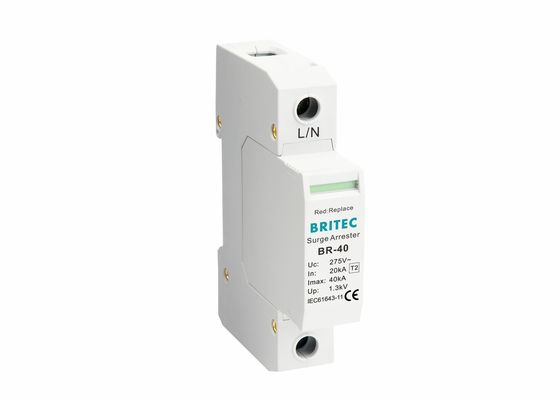

Caratteristiche del Dispositivo di Protezione dalle Sovratensioni Classe C per Protezione da Fulmini:
• Scaricatori di sovratensione di tipo 2 secondo EN 61643-11.
• I Dispositivi di Protezione dalle Sovratensioni (SPD) AC su guida DIN sono collegati in parallelo e utilizzano un MOV per bloccare le sovratensioni ad alta tensione.
• Questo scaricatore è raccomandato per l'uso nel Concetto di Zone di Protezione dai Fulmini ai confini di LPZ 1-2 per il collegamento equipotenziale e l'eliminazione delle sovratensioni transitorie che si originano durante le scariche atmosferiche o i processi di commutazione.
• SPD 20ka 40ka
Dettagli del Prodotto del Dispositivo di Protezione dalle Sovratensioni Classe C per Protezione da Fulmini:
| |
BR-40 150 1P |
BR-40 275 1P |
BR-40 320 1P |
BR-40 385 1P |
BR-40 440 1P |
| Classificazione SPD secondo EN61643-11 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
| Classificazione SPD secondo IEC61643-11 |
Classe II |
Classe II |
Classe II |
Classe II |
Classe II |
| Tensione nominale di esercizio c.a. Uc |
150V |
275V |
320V |
385V |
440V |
| Corrente di scarica nominale (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Corrente di scarica massima (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Livello di protezione della tensione Up |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Livello di protezione della tensione 5kA Up |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.3kV |
≤1.5kV |
| Fusibile di backup massimo |
100A |
100A |
100A |
100A |
100A |
| Tempo di risposta tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Intervallo di temperatura di esercizio Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Stato di funzionamento / indicazione di guasto |
verde / rosso |
verde / rosso |
verde / rosso |
verde / rosso |
verde / rosso |
| Sezione (Min.) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Sezione (Max.) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Per il montaggio su |
Guida DIN da 35 mm |
| Materiale dell'involucro |
Termoplastico UL94-V0 |
| Grado di protezione |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Caratteristica tecnologica:
Descrizione del Dispositivo di Protezione dalle Sovratensioni Classe C per Protezione da Fulmini:
• Gli scaricatori di sovratensione BR-40 1P soddisfano i requisiti di tipo 2 secondo IEC 61643-11.
• Scaricatori di sovratensione collegabili.
• Questi dispositivi proteggono i sistemi a bassa tensione dai sovraccarichi di tutti i tipi e sono disponibili in versioni da uno a quattro poli.
• Elevata capacità di scarica.
• L'uso di varistori ad alte prestazioni consente un tempo di risposta rapido e un basso livello di protezione, senza alcuna corrente di continuazione.
Installazione:
• La linea di scaricatori di sovratensione include una gamma completa di protezioni compatte per l'installazione su guida DIN
• Quando la finestra di indicazione di guasto passa da verde a rosso, sostituire la cartuccia il prima possibile
• Dopo aver completato l'installazione, verificare che l'unità di protezione sia inserita, chiudere l'interruttore automatico (fusibile), verificare che lo stato di funzionamento sia normale.
Cos'è un dispositivo di protezione dalle sovratensioni?
Il dispositivo di protezione dalle sovratensioni (SPD) è un dispositivo elettronico che fornisce una protezione per le apparecchiature elettriche, le reti di comunicazione, ecc. dagli effetti delle sovratensioni. Quando una corrente di picco o una sovratensione si verifica improvvisamente in un circuito elettrico o in una linea di comunicazione a causa di interferenze esterne, l'SPD può condurre lo shunt in un tempo molto breve, evitando così i danni della sovratensione ad altre apparecchiature nel circuito.
La nostra qualità è la stessa dello SPD di tipo 2 di Schneider, ma a un prezzo inferiore.
Fornitore SPD cinese.
I nostri servizi:
• 21 anni di produzione professionale leader a livello mondiale di prodotti elettrici scaricatori di sovratensione
• Tutti i prodotti saranno ben imballati prima della spedizione
• Imballaggio standard e puoi anche comunicarci le tue esigenze di imballaggio
• Consegna più rapida
• Testato individualmente prima della spedizione
Certificazione:
Profilo Aziendale:
Wenzhou Britec Electric Co., Ltd, è specializzata nella produzione di dispositivi di protezione dalle sovratensioni. I nostri prodotti includono principalmente la serie di protezione dalle sovratensioni CA, la serie di protezione dalle sovratensioni CC, la serie di scaricatori di fulmini per dati, la serie di protezione dai fulmini a LED. I nostri prodotti sono popolari in Cina e venduti anche in Europa e nel sud-est asiatico, in Medio Oriente, in Sud America e in altri paesi con grande apprezzamento. Britec si concentra sul miglioramento della forza tecnica per soddisfare le esigenze speciali dei nostri clienti. Britec attribuisce inoltre grande importanza alla fornitura di conoscenze professionali e di una ricca cultura per il personale, con i suoi continui investimenti in tecnologia e persone, possiede un certo numero di tecnici senior e un team di assistenza molto professionale. Prestiamo molta attenzione alla qualità della produzione, dalla stima dei fornitori di materie prime al controllo del prodotto finito finale, ha istituito un rigoroso sistema di garanzia della qualità per garantire l'alta qualità dei prodotti.
Consegna:
I tempi di consegna dipendono principalmente dalla quantità dell'ordine. Di solito, 25 giorni e le merci in stock possono essere spedite entro 7 giorni lavorativi dopo il raggiungimento del pagamento, tramite UPS / DHL / TNT / EMS / FedEX o altro metodo preferito.
