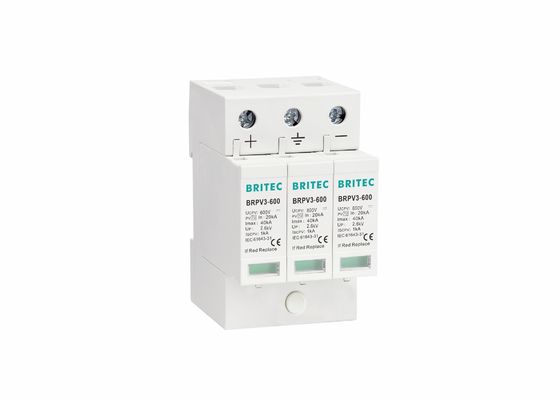

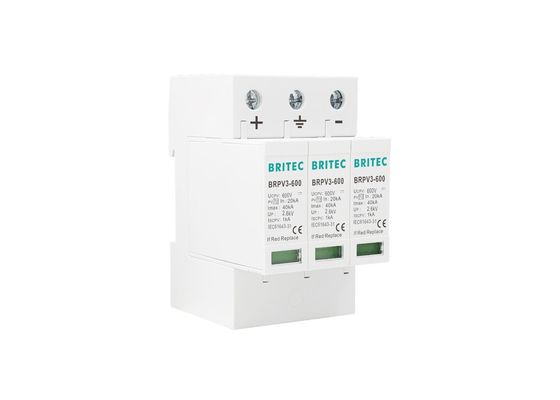

Applicazioni di potenza continua fino a 600VDC 40kA SPD a corrente continua per sistemi fotovoltaici pannelli solari fotovoltaici
Applicazioni di alimentazione a corrente continua fino a 600VDC 40kA SPD a corrente continua Caratteristiche principali:
• Protezione da sovratensioni di tipo 2 per impianti fotovoltaici.
• Il dispositivo è conforme alla norma fotovoltaica IEC 61643-31.
• Imax - 40kA/polo (forma d'onda 8/20).
• L'SPD montato su rotaia è ampiamente utilizzato nelle scatole combinator solari per proteggere i pannelli solari e gli inverter da surge di tensione e fulmini.
• UCPV - 600 V di corrente continua.
• In base alle diverse sorgenti di alimentazione CC, possono essere selezionate varie specifiche corrispondenti e possono essere applicate a sistemi di alimentazione CC multicanale attraverso una varietà di combinazioni.
• A -2,6 kV.
• In termini di materiale, scegliamo i componenti di marca e utilizziamo tecnologie di produzione avanzate.
• Risposta rapida della pinza, meno di 25ns.
• Livello di protezione IP20
• Niente perdite, nessuna corrente di funzionamento.
• Dispositivo di protezione da ondate di fulmine 2P DC SPD, per la protezione contro le ondate di fulmine nel sistema solare (sistema di alimentazione fotovoltaica).
• Componenti anti-surge ad alta energia MOV.
• Il guscio è realizzato in materiale ignifugo PC, isolamento antincendio
• Tecnologia avanzata di protezione contro le sovratensioni.
• Indicatore dello stato di guasto, verde/rosso.
• Indicatore di telesegnalazione per avvisi di guasto a distanza (facoltativo).
• Montaggio DIN, modulo innescabile, sostituzione conveniente
Applicazioni di alimentazione in CC fino a 600VDC 40kA SPD in CC Dettagli del prodotto:
| | BRPV3 600 |
| Classificazione del DSP secondo la norma EN61643-31 | Tipo 2 |
| Classificazione SPD secondo la norma IEC 61643-31 | Classe II |
| Max. tensione continua di funzionamento CC UCPV | 600 V |
| Corrente nominale di scarica (8/20us) In | 20kA |
| Corrente di scarica massima (8/20us) Imax | 40kA |
| Il livello di protezione della tensione [(DC+/DC-)→PE] In alto | ≤ 2,6 kV |
| Tempo di risposta - Sì. | ≤ 25 ns |
| Intervallo di temperatura di funzionamento Tu | -40°C-80°C |
| Indicazione dello stato di funzionamento / difetto | verde / rosso |
| Area di sezione trasversale (min.) | 4 mm2 |
| Area di sezione trasversale (max.) | 35 mm2 |
| per il montaggio su | 35 mm Din rail |
| Materiale per la custodia | Termoplastici UL94-V0 |
| Grado di protezione | IP20 |
| Codice dell'ordine | B8009 |
| Codice d'ordine ((Con segnale remoto) | B8011 |
Caratteristica tecnologica:
Applicazioni di alimentazione a corrente continua fino a 600VDC 40kA SPD a corrente continua
• L'installazione deve essere eseguita solo da un operatore elettricamente qualificato.
• Si raccomanda la sua collocazione installata in entrambe le estremità della linea di alimentazione in corrente continua (lato del pannello solare e lato dell'inverter/convertitore), soprattutto se il percorso della linea è esterno e lungo.
• Per ottenere le migliori prestazioni, montare il protettore in parallelo all'apparecchiatura da proteggere il più vicino possibile. (*Nota: se il protettore deve essere posizionato all'aperto ed esposto agli elementi,montare il protettore all'interno di un appropriato involucro resistente alle intemperie- Sì.
• Scheda verde, stato di lavoro normale, scheda rossa, stato di guasto, deve essere sostituita rapidamente.
Principio di funzionamento del prodotto:
Nel sistema solare fotovoltaico, la tensione di accoppiamento induttivo o capacitivo è causata dalla fulmine e dall'operazione di commutazione del sistema di alimentazione a monte.l'ondata può danneggiare i moduli fotovoltaici e gli inverter, che comporterà gravi conseguenze per il funzionamento dell'impianto fotovoltaico.Il modulo di protezione da fulmini dell'alimentazione in corrente continua, una volta che l'alta tensione, e mettere in pericolo l'isolamento dell'apparecchiatura protetta, l'arretratore di fulmini agisce immediatamente, e la corrente di impatto dell'alta tensione è diretto verso la terra,limitando così l'ampiezza della tensione e proteggendo l'isolamento dell'apparecchiaturaQuando la sovratensione scompare, l'arrester viene ripristinato rapidamente allo stato originario, in modo da proteggere l'apparecchiatura di alimentazione.
I nostri servizi:
• 17 anni di esperienza nella produzione di dispositivi di arrestazione delle sovratensioni.
• Tutti i prodotti saranno ben imballati prima della spedizione.
• Imballaggio standard, e potete anche indicare le vostre esigenze di imballaggio.
• consegna più veloce.
• Testati individualmente prima della spedizione.
Profilo aziendale:
Wenzhou Britec Electric Co., Ltd è una società specializzata in prodotti SPD da molti anni;Utilizzando il marchio per molti anni di esportazione di cui è l'esperienza consente a Britec la capacità di sapere cosa i clienti hanno bisogno, ciò che gli utenti finali hanno bisogno. La qualità superiore e i migliori servizi è la nostra prima e più forte convinzione. benvenuto a cooperare con noi, benvenuto a unirsi a noi!
Spettacolo di workshop:
Certificazioni:
FAQ:
1Chi siamo?
R: Siamo basati a Yueqing, Zhejiang, Cina, iniziare dal 2003, vendere in Europa, Sud America, Medio Oriente, Sud-est asiatico, Africa.
2Come possiamo garantire la qualità?
A: sempre ispezione finale prima della spedizione;
3Cosa puoi comprare da noi?
R: Tutti i tipi di SPD.
4Perché dovresti acquistare da noi e non da altri fornitori?
R: Concentrati sempre sul servizio clienti!
5Quali servizi possiamo fornire?
A: Condizioni di consegna accettate: FOB, CIF, EXW
Moneta di pagamento accettata: USD, EUR, CNY;
Tipo di pagamento accettato: T/T, L/C, PayPal;
Lingua parlata:inglese, cinese
