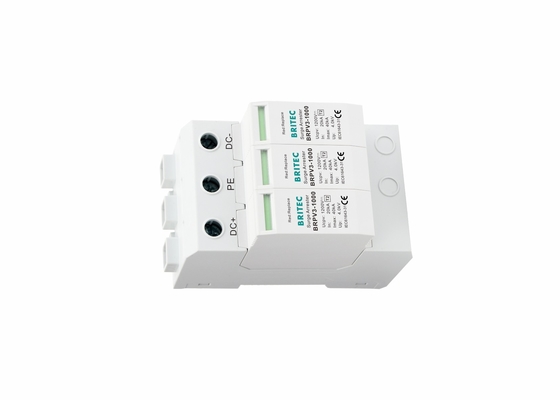

Dispositivo di protezione da sovratensioni per moduli PV DC SPD 20ka-40ka DC progettato per il sistema solare
Dispositivo di protezione contro le sovratensioni del modulo PV DC SPD 20ka-40ka Descrizione:
• BRPV3 Dispositivo di protezione da sovratensioni fotovoltaiche 40KA DC SPD adatto al sistema di generazione di energia eolica a nuova energia, la sua tensione di funzionamento copre 600V, 1200V e 1500V.
• La serie BRPV Surge Protection è progettata per proteggere le reti di alimentazione fotovoltaica dalle ondate di fulmine.
• È installato nel sistema di alimentazione principale a circuito continuo, per proteggere dalla corrente di illuminazione indiretta, dalla corrente di illuminazione diretta o da altre sovratensioni istantanee.

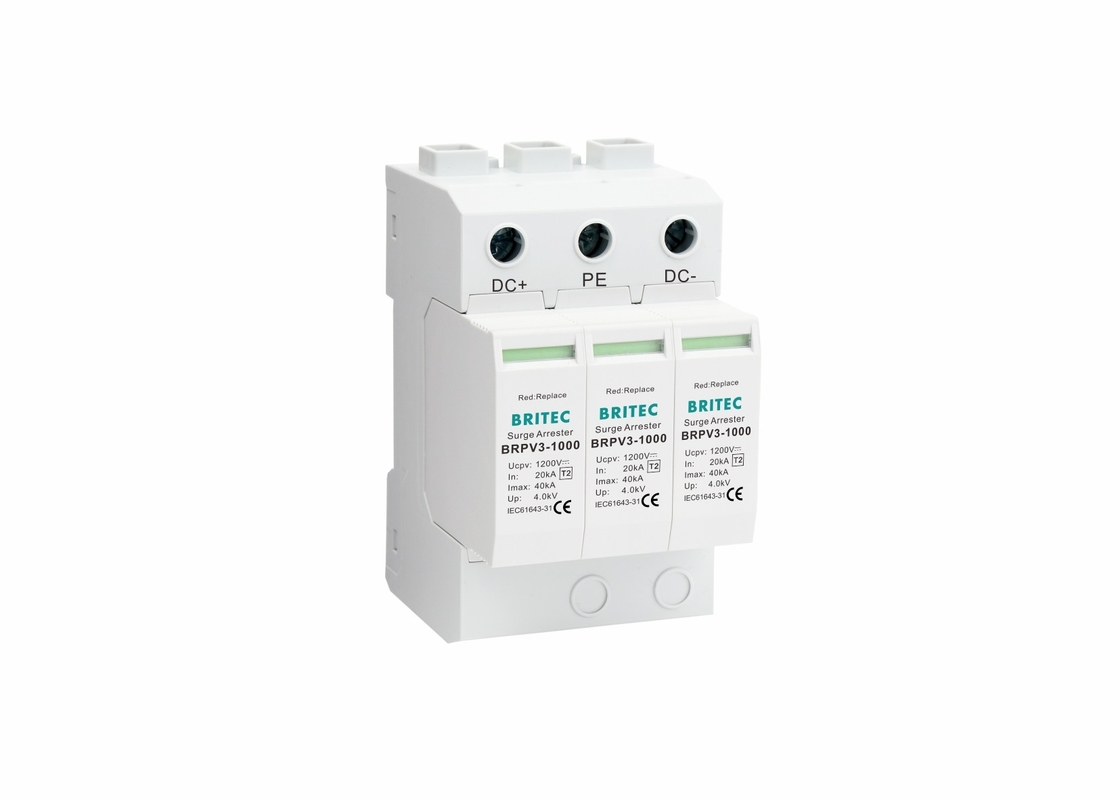

Dispositivo di protezione contro le sovratensioni del modulo PV DC SPD 20ka-40ka
| |
BRPV3-1000 |
| Classificazione del DSP secondo la norma EN61643-31 |
Tipo 2 |
| Classificazione SPD secondo la norma IEC 61643-31 |
Classe II |
| Max. tensione continua di funzionamento CC UCPV |
1200 V |
| Corrente nominale di scarica (8/20us) In |
20kA |
| Corrente di scarica massima (8/20us) Imax |
40kA |
| Il livello di protezione della tensione [(DC+/DC-)→PE] In alto |
≤ 4,0 kV |
| Tempo di risposta - Sì. |
≤ 25 ns |
| Intervallo di temperatura di funzionamento Tu |
-40°C-80°C |
| Indicazione dello stato di funzionamento / difetto |
verde / rosso |
| Area di sezione trasversale (min.) |
4 mm2 |
| Area di sezione trasversale (max.) |
35 mm2 |
| per il montaggio su |
35 mm Din rail |
| Materiale per la custodia |
Termoplastici UL94-V0 |
| Grado di protezione |
IP20 |
| Codice dell'ordine |
B18010 |
| Codice d'ordine ((Con segnale remoto) |
B18012 |
Dimensione:
Dispositivo di protezione contro le sovratensioni del modulo PV DC SPD 20ka-40ka
a. Modulo progettato, installazione conveniente, con facile manutenzione elettrica.
b. Queste unità devono essere installate in parallelo sulle reti DC da proteggere
c. Tecnologia di circuito aperto integrata per il controllo della corrente e del calore e della temperatura.
d. Il BRPV3-1000 è disponibile per le principali tensioni di funzionamento nel fotovoltaico: 1200 Vdc.
e. adottare piastre di resistenza a diritti di proprietà intellettuale indipendenti e ad alta sensibilità.
f. Si raccomanda l'uso della protezione da sovratensioni BRPV3-1000 a entrambe le estremità della linea di alimentazione in corrente continua (lato del pannello solare e lato dell'inverter/convertitore)
g. Corrente di scorrere ridotta, tempo di risposta veloce, bassa tensione residua.
h. La serie BRPV è realizzata con moduli plug-in per consentire una manutenzione rapida e semplice in caso di guasto (disconnessione dalla rete DC).
i. con connessione remota, può realizzare il controllo remoto.
La sovratensione può colpire un impianto fotovoltaico in diversi modi:
• Dalla rete se il fulmine colpisce i conduttori a media o bassa tensione
• Dalla terra se il fulmine colpisce vicino all'inverter
• Dal lato CC se il fulmine colpisce i moduli fotovoltaici
• I DSP sono quindi necessari per proteggere gli inverter e altre apparecchiature sensibili.
Principio di funzionamento del prodotto:
Nel sistema solare fotovoltaico, la tensione di accoppiamento induttivo o capacitivo è causata dalla fulmine e dall'operazione di commutazione del sistema di alimentazione a monte.l'ondata può danneggiare i moduli fotovoltaici e gli inverter, che comporterà gravi conseguenze per il funzionamento dell'impianto fotovoltaico.Il modulo di protezione da fulmini dell'alimentazione in corrente continua, una volta che l'alta tensione, e mettere in pericolo l'isolamento dell'apparecchiatura protetta, l'arretratore di fulmini agisce immediatamente, e la corrente di impatto dell'alta tensione è diretto verso la terra,limitando così l'ampiezza della tensione e proteggendo l'isolamento dell'apparecchiaturaQuando la sovratensione scompare, l'arrester viene ripristinato rapidamente allo stato originario, in modo da proteggere l'apparecchiatura di alimentazione.
I nostri servizi:
• 21 anni di esperienza nel settore della produzione di dispositivi di arrestazione delle sovratensioni.
• Tutti i prodotti saranno ben imballati prima della spedizione.
• Imballaggio standard, e potete anche indicare le vostre esigenze di imballaggio.
• consegna più veloce.
• Testati individualmente prima della spedizione.
Imballaggio e trasporto:
Informazioni sull'azienda:
Wenzhou Britec Electric Co., LTD. una società cinese di produzione professionale di SPD. La nostra azienda è stata fondata nel 2003, è la produzione professionale cinese di arrester a bassa tensione di imprese.Diamo il benvenuto agli amici da qualsiasi parte del mondo, finché avete circa il dispositivo di protezione da sovratensioni richiesta, si prega di contattarci!
Certificazione:
FAQ:
D: Lei è un agente o una fabbrica?
R: Siamo una fabbrica.
D: Qual è il porto di esportazione per la vostra fabbrica?
A: Ningbo/Shanghai, Cina.
D: Qual è il vostro mercato principale?
R: Europa occidentale, Europa orientale, Europa settentrionale, Europa meridionale, Europa centrale, Asia orientale, America meridionale, Medio Oriente e così via.
D: Qual è il MOQ?
R: Normalmente 100 pezzi.
D: Perché scegliere noi?
R: Abbiamo una ricca esperienza nel prodotto e nel sistema di controllo della qualità professionale.
D: Puoi farmi sapere come controllare la qualità?
A: Abbiamo il nostro team di QC e sistema di controllo qualità, prima di imballaggio, ispezioneremo attentamente le merci. Cercheremo di fare del nostro meglio per rendervi soddisfatti.
D: Quali sono le condizioni di pagamento?
A: 30% di deposito, saldo prima della spedizione.
D: Qual è il tempo di produzione di massa?
R: Di solito 20 giorni dopo aver ricevuto il deposito del cliente.
D: Quali certificati avete?
A: TUV, CE, CB ecc.
