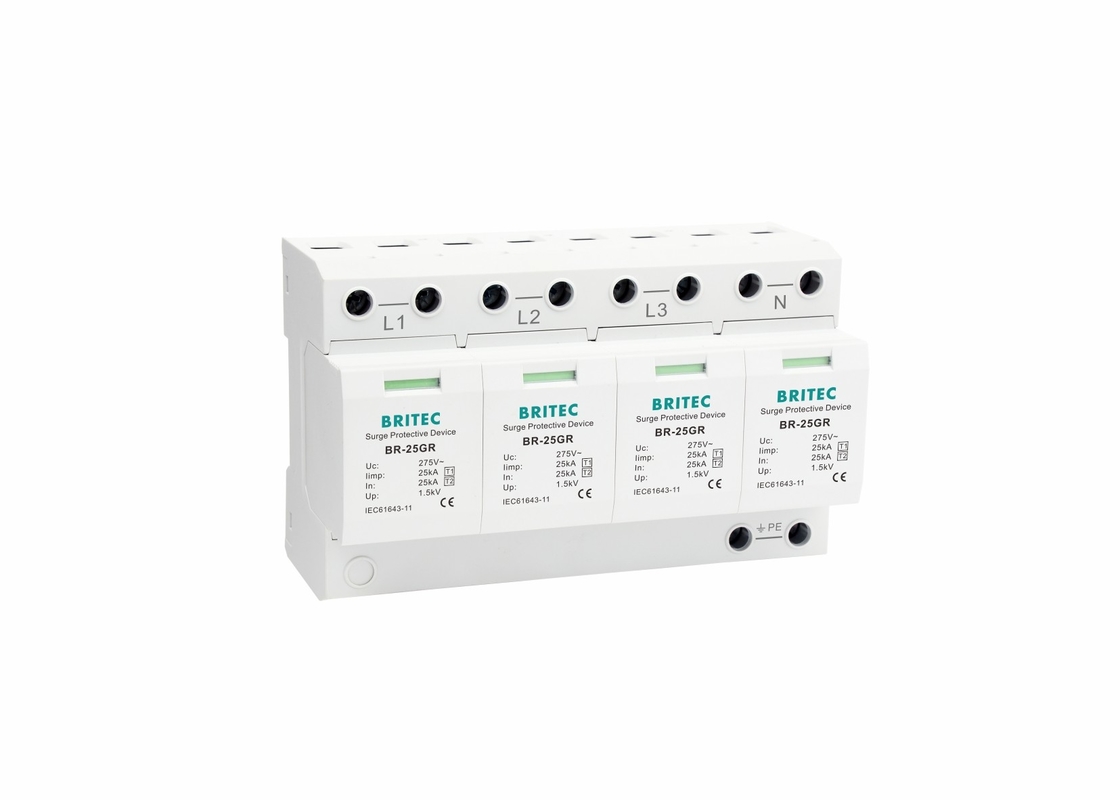

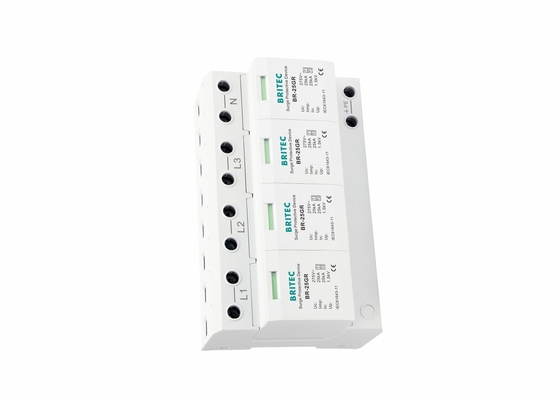

Dispositivo di protezione contro le sovratensioni di tipo 1 25kA 4P Descrizione del prodotto:
La forma e l'installazione del protettore da sovratensione della serie BR-25GR sono adatti per sistemi di alimentazione AC 50Hz/60Hz, 380V e altri sistemi possono essere utilizzati come connessione equipotenziale per i fulmini.
I dispositivi sono muniti di indicatori per indicare la fine della vita del dispositivo
Il design della conchiglia è installato sulla rotaia elettronica da 35 mm.
Nessun reset di SPD richiesto, la tensione in eccesso viene rapidamente presa a terra, prima che il resto dei circuiti siano danneggiati
Quando il guasto non funziona, il dispositivo di rilascio del guasto può distaccarlo automaticamente dalla griglia.
Dispositivo di protezione da sovratensioni di tipo 1 25kA 4P caratteristica tecnologica:
Specificità |
BR-25GR 275 4P |
Nome dell'articolo |
Arresto di sovratensione |
Classificazione del DSP secondo la norma EN61643-11 |
Tipo 1 + Tipo 2 |
Classificazione del DSP secondo la norma IEC 61643-11 |
Classe I + Classe II |
tensione di funzionamento continua a.c.
|
275 V |
Corrente di impulso di fulmine (10/350μs) debole |
25kA |
Corrente nominale di scarica (8/20μs) In |
25kA |
Corrente massima di scarica (8/20μs) Imax |
100kA |
Livello di protezione della tensione In alto |
≤ 2,3 kV |
Seguire la capacità di estinzione corrente a.c. lfi |
3kA rms |
Max. fusibile di riserva |
315A gG |
Tempo di risposta tA |
≤ 100 ns |
Intervallo di temperatura di funzionamento Tu |
-40°C/80°C |
Area di sezione trasversale (min.) |
4 mm2 |
Area di sezione trasversale (max.) |
35 mm2 |
per il montaggio su |
35 mm Din rail |
Materiale per la custodia |
Termoplastici UL94-V0 |
Grado di protezione |
IP20 |
Dimensione:

Dispositivo di protezione contro le sovratensioni di tipo 1 25kA 4P
◎ Progettazione del modulo, facile installazione, sostituzione online
◎ Il dispositivo soddisfa i requisiti delle norme IEC 61634-11 e EN 61643-11
◎ bassa corrente di perdita, tempo di risposta veloce e bassa tensione residua
◎ L'alloggiamento SPD può essere montato accanto a qualsiasi unità di consumo esistente o nuova di qualsiasi marca in cui è necessaria una protezione da sovratensioni
◎ Dispositivo di allarme, verde (normale), rosso (fallo)
◎ Protezione dell'impianto elettrico e di tutte le attrezzature collegate.
◎ Elettrodi scarica a interruzione ad alta energia
◎ Fitture montate su rotaia DIN
◎ Fino a 100kA (8/20μs) di fulmine
◎ Tipo 1
◎ Il tempo di risposta all'azione è inferiore a 100 ns
Installazione:
• Utilizzato nel concetto di zone di protezione da fulmini al confine LPZ0B-LPZ1.
• Adatto come primo passo di protezione nei pannelli di alimentazione in entrata e nelle aree con maggiore esposizione all'atmosfera,quando gli impianti sono generalmente dotati di un sistema esterno di protezione contro i fulmini.
• Il tipo 1 è posizionato al punto di ingresso dell'impianto, nella scheda principale di distribuzione per una protezione globale di questo impianto.
DSP di tipo 1:
• Il DSP di tipo 1 è raccomandato nel caso specifico di edifici industriali e del settore dei servizi, protetti da un sistema di protezione da fulmini o da una gabbia a maglie.
• Protegge gli impianti elettrici da fulmini diretti.
• Può scaricare la corrente di ritorno da fulmini che si diffondono dal conduttore terrestre ai conduttori della rete.
• SPD di tipo 1 è caratterizzato da un'onda di corrente di 10/350 μs.
Dispositivo avanzato di protezione contro le sovratensioni (SPD) per una sicurezza energetica affidabile
Esempi comuni di utilizzo di SPD includono la protezione dei sistemi HVAC, delle impostazioni di energia solare, dei data center e dell'elettronica sensibile, assicurando operazioni ininterrotte durante i fulmini o le fluttuazioni della rete.
Come installare l'SPD: l'installazione è veloce e semplice, basta montare il dispositivo vicino al pannello elettrico principale, collegarlo al sistema di messa a terra e integrarlo con l'interruttore.
Mentre i concorrenti come la JPD SPD si concentrano sulla soppressione di surge di base, la nostra SPD supera con protezione multi-stadio, monitoraggio dello stato in tempo reale e un sistema di allarme di autodiagnosi.
I nostri servizi:
• 21 anni di esperienza nel settore della produzione di dispositivi di arrestazione delle sovratensioni.
• Tutti i prodotti saranno ben imballati prima della spedizione.
• Imballaggio standard, e potete anche indicare le vostre esigenze di imballaggio.
• consegna più veloce.
• Testati individualmente prima della spedizione.
A proposito di noi:
Wenzhou Britec Electric Co., Ltd. è un produttore leader ed esportatore professionale, specializzato in dispositivi di protezione contro le sovratensioni a bassa tensione.Medio Oriente, Asia sudorientale e altri paesi e regioni.
Certificato:
Spedizione:
FAQ:
1Qual e'il prezzo migliore per questo prodotto?
R: Il prezzo è negoziabile. Può cambiare a seconda della quantità o del pacchetto. Quando fai un'inchiesta, ti preghiamo di farci sapere la quantità che desideri.
2Qual e' la tua confezione in base al prezzo che hai indicato?
R: Il prezzo indicato è basato su scatole e cartoni da esportazione che normalmente usiamo.
3Possiamo mettere il nostro logo sul prodotto?
R: Sì, possiamo realizzare il logo per voi. Ma secondo l'articolo, qualche buona moq forse è alta, se avete bisogno di stampare o contrassegnare qualsiasi logo, si prega di farci sapere in modo da poter calcolare il costo per voi.
4E la garanzia?
A: 5 anni.
