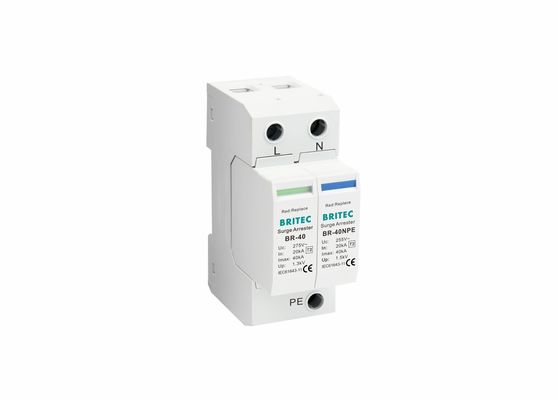

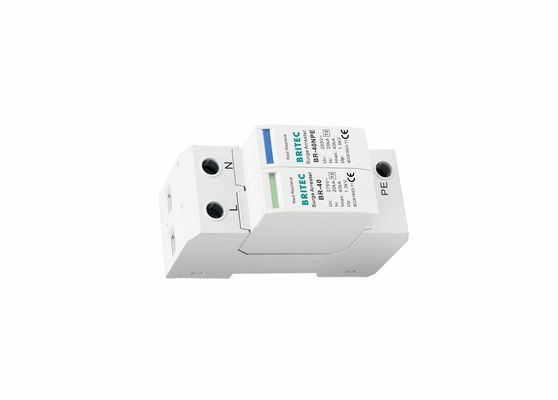

Dispositivo di protezione contro le sovratensioni di classe C
Dispositivo di protezione contro le sovratensioni di classe II monofase AC 1P + N-PE da 40kA Descrizione del prodotto:
• BR-40 1+1 è un SPD a corrente alternata a 230 V montato su rotaia DIN che offre tecnologia MOV e GDT ibrida.
• Protettore da ondate di fulmine con struttura compatta
• Tipicamente installati per proteggere da sovratensioni l'impianto di alimentazione monofase di 230 V CA.
• 35 mm2 DIN-rail conformemente alla norma EN 50022/DIN46277-3
• Sistemi di applicazione: TT, IT e TN.
• Bassa tensione residua e risposta rapida.
• Modalità di protezione: L-N, N-PE.
Dispositivo di protezione contro le sovratensioni di classe II monofase AC 1P + N-PE da 40kA Dettagli del prodotto:
| |
BR-40 150 1P+NPE |
BR-40 275 1P+NPE |
BR-40 320 1P+NPE |
BR-40 385 1P+NPE |
BR-40 440 1P+NPE |
|
Classificazione del DSP secondo la norma EN61643-11
|
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
|
Classificazione SPD secondo la norma IEC 61643-11
|
Classe II |
Classe II |
Classe II |
Classe II |
Classe II |
|
Voltaggio di funzionamento continuo a.c.
|
150 V |
275 V |
320 V |
385V |
440 V |
|
tensione di funzionamento continua a.c. massima[N -PE] Uc
|
255 V |
255 V |
255 V |
255 V |
255 V |
|
Corrente nominale di scarica (8/20us) In
|
20kA |
20kA |
20kA |
20kA |
20kA |
|
Corrente massima di scarica (8/20 μs) Imax
|
40kA |
40kA |
40kA |
40kA |
40kA |
|
Livello di protezione della tensione In alto
|
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
|
Livello di protezione della tensione 5kA fino
|
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,4 kV |
≤ 1,6 kV |
|
Livello di protezione della tensione [N-PE] In alto
|
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
|
Seguire la capacità di estinzione corrente[N-PE]a.c.Ifi
|
100 braccia |
100 braccia |
100 braccia |
100 braccia |
100 braccia |
| Max. fusibile di riserva |
125A gG |
125A gG |
125A gG |
125A gG |
125A gG |
| Tempo di risposta tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Tempo di risposta [N-PE] tA |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
| Intervallo di temperatura di funzionamento Tu |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
|
Indicazione dello stato di funzionamento / difetto
|
verde / rosso |
verde / rosso |
verde / rosso |
verde / rosso |
verde / rosso |
| Area di sezione trasversale (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Area di sezione trasversale (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| per il montaggio su |
35 mm Din rail |
| Materiale per la custodia |
Termoplastici UL94-V0 |
| Grado di protezione |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| Codice dell'ordine |
B18251 |
B18253 |
B18255 |
B18257 |
B18370 |
| Codice dell'ordine (con segnalazione a distanza) |
B18252 |
B18254 |
B18256 |
B18258 |
B18371 |
Dimensione:
40kA AC 1P + N-PE monofase classe II Caratteristiche del dispositivo di protezione contro le sovratensioni:
- Tecnologia MOV e GDT ibrida.
- Questo dispositivo fornisce una protezione ottimale contro gli effetti nocivi delle fluttuazioni di tensione ed è stato progettato nel rigoroso rispetto delle norme del settore.
- Indicazione dello stato visivo e remoto.
- Conforme alla norma EN61643-11.
- Modulo sostitutivo.
- per la protezione degli edifici in cui il rischio di fulmini è elevato e per la protezione e l'estensione della vita degli apparecchi elettrici.
- Voltaggio residuo basso.
- 1 Pole & NE disponibile.
- Disconnettore termico con distinguitore d'arco.
40kA AC 1P + N-PE Dispositivo di protezione contro le sovratensioni monofase di classe II Applicazione:
• Esso è principalmente applicabile per la protezione contro le sovratensioni elettroniche e di alimentazione e la protezione contro le sovratensioni nei settori delle telecomunicazioni, della ferrovia, di Internet, dell'alimentazione elettrica, del traffico e della casa, ecc.
• Per l'uso nei pannelli di alimentazione / unità di consumo in entrata.
40kA AC 1P + N-PE monofase classe II Dispositivo di protezione contro le sovratensioni
1. certificati CE,TUV,CB,ISO9001
2- Più di 21 anni di esperienza nella produzione
3Il 90% dei nostri prodotti viene esportato in Europa, Sud America, Africa e altri paesi asiatici.
4Forte capacità tecnologica, attrezzature avanzate per i test di produzione.
A proposito di noi:
Wenzhou Britec Electric Co., Ltd. fondata nell'anno 2003 e situata a Yueqing, Zhejiang, Cina.La maggior parte dei nostri prodotti viene venduta in Germania., Regno Unito, Italia, Spagna, Francia, Ungheria, Brasile, Argentina, Corea del Sud, Hong Kong, Singapore, Malesia, Thailandia, Indonesia e altri paesi e regioni.Il nostro principio di business è quello di soddisfare i nostri clienti con onestiCi aspettiamo sinceramente e calorosamente che i clienti e gli amici del mondo cooperino con noi per lo sviluppo reciproco e un futuro più prospero.
Spedizione:
Certificato:
FAQ:
1Quando posso ritirare la merce dopo l'acquisto?
R: Di solito organizziamo la consegna entro 20 giorni lavorativi dall'acquisto delle SPD. Ci vogliono circa 7 giorni lavorativi per raggiungere il tuo posto per espresso. Se vuoi ulteriori informazioni, puoi contattarci.
2: Possiamo avere dei campioni e quanto tempo ci vuole per averli?
R: Sì, i campioni potrebbero essere offerti, il tempo di consegna 10 giorni. Ma la tariffa del campione e il trasporto per espresso è sul conto dell'acquirente. Puoi anche chiamare il tuo espresso locale per ritirare i campioni dal nostro ufficio.
3: Puoi produrre prodotti personalizzati?
R: Sì. Il colore, il logo possono essere personalizzati secondo le vostre esigenze personalizzate.
4: Qual è il vostro MOQ?
R: Il nostro MOQ è di 100pcs, dipende dal prodotto di cui hai bisogno.
5: Quale modalità di pagamento è valida?
A: T/T, L/C, PayPal per la vostra selezione.
