20ka-40ka Protezione da sovratensioni in 3 fasi SPD arrester fulmine AC 320V Protezione dal fulmine
20ka-40ka Protezione da sovratensioni a 3 fasi SPD arrester fulmine Descrizione:
•BRI dispositivi di protezione contro le sovratensioni della serie -40 (di seguito denominati SPD) sono adatti a corrente alternata a 50/60 Hz, tensione nominale fino a 440 v IT, TT, TN-C, TN-S, TN-C-S e altri sistemi di alimentazione
• Indicazione di guasto e allarme centralizzato di segnalazione a distanza.
• Protegge dall'effetto diretto e indiretto del fulmine o da altre sovratensioni transitorie
• Alta capacità di scarica e bassa tensione residua.
• Progettazione SPD in conformità alla norma GB18802.1/IEC61643-1.
• Protezione da sovratemperature.
• Interruttore di sovratensione CA di classe II/tipo 2.
• IP20, UL94 V0
20ka-40ka Protezione da sovratensioni in 3 fasi SPD arrester fulmine Dettagli del prodotto:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| Classificazione del DSP secondo la norma EN61643-11 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
| Classificazione SPD secondo la norma IEC 61643-11 |
Classe II |
Classe II |
Classe II |
Classe II |
Classe II |
| Voltaggio di funzionamento continuo a.c. |
150 V |
275 V |
320 volt. |
385V |
440 V |
| Corrente nominale di scarica (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Corrente massima di scarica (8/20 μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Livello di protezione della tensione In alto |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Livello di protezione della tensione 5kA fino |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,4 kV |
≤ 1,6 kV |
| Max. fusibile di riserva |
125A gG |
125A gG |
125A gG |
125A gG |
125A gG |
| Tempo di risposta tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Intervallo di temperatura di funzionamento Tu |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
| Indicazione dello stato di funzionamento / difetto |
verde / rosso |
verde / rosso |
verde / rosso |
verde / rosso |
verde / rosso |
| Area di sezione trasversale (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Area di sezione trasversale (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| per il montaggio su |
35 mm Din rail |
| Materiale per la custodia |
Termoplastici UL94-V0 |
| Grado di protezione |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Dimensione:

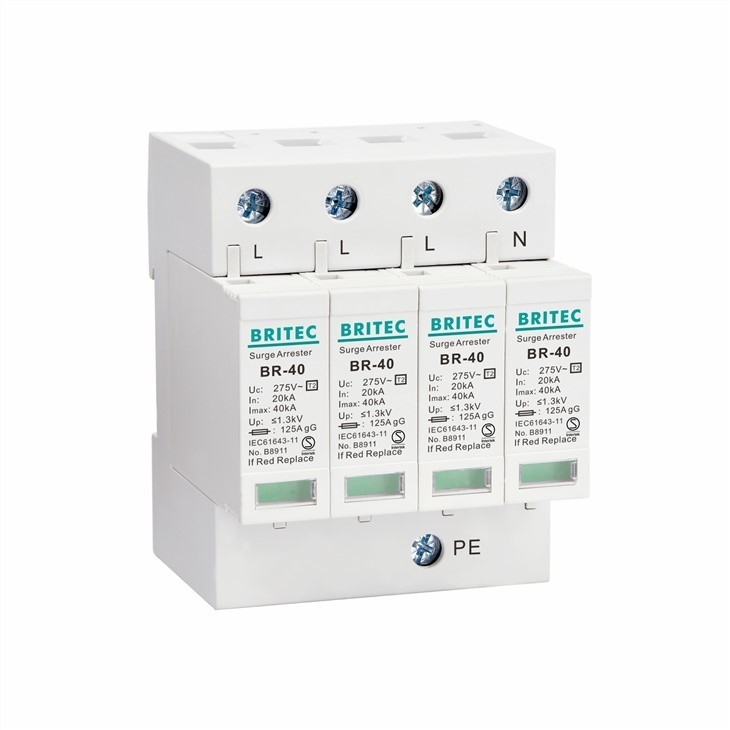

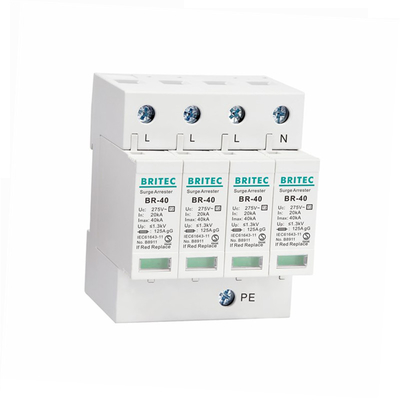

20ka-40ka Protezione da sovratensione a 3 fasi SPD Arrester di fulmine
- costituito da una parte di base e da 4 moduli di protezione plug-in MOV.
- Protegge l'elettronica dai danni o dalla distruzione dovuti a sovratensioni.
- Per l'uso nelle zone di protezione da fulmini al confine 1-2.
- Fornite con cartucce sostitutive.
- I componenti principali sono componenti varistor di ossido metallico ad alta capacità di scarica.
- Fitture montate su rotaia DIN
- Voltaggio residuo basso e risposta rapida.
- SPD modulare
- Controllo affidabile.
- Progettazione speciale per risparmiare spazio di installazione--- larghezza 18 mm/polo.
- Con il contatto di segnalazione a distanza per il dispositivo di controllo.
- Corrente di scarica elevata --- Imax 40kA per palo.
- Indicazione del guasto tramite segno rosso nella finestra di controllo.
- doppi dispositivi di disconnessione termica, che garantiscono una protezione più affidabile
- Modalità di protezione: L1, L2, L3-PE, N-PE
20ka-40ka Protezione contro le sovratensioni in tre fasi SPD arrester lampo campo d'applicazione:
1: SPD della serie BR-40 è opportunamente utilizzato nel sistema di alimentazione TT, TN-S, TN-C, IT, TN-C-S e ecc. di corrente AC 50/60HZ.
2: linea di corrente alternata di casa, banca e telecom torre e così via.
3: adatto per la protezione dell'alimentazione del sistema, quali armadietto di distribuzione dell'energia, armadietto di interruttore, armadietto di interruttore, scheda di distribuzione CA, ecc.
4: applicato in SPD modulari di classe II (classe C) per sistemi di alimentazione.
5: BR-40 SPD per proteggere da impulsi di fulmine diretti e indiretti e da altre sovratensioni transitorie.
6: Casella di distribuzione con ingresso esterno nell'edificio e in ogni piano
I nostri servizi:
• 21 anni professione leader a livello mondiale nella produzione di prodotti elettrici
• Tutti i prodotti saranno ben imballati prima di essere spediti
• Imballaggio standard, e potete anche indicare i vostri requisiti di imballaggio
• consegna più veloce
• Testati individualmente prima di essere spediti
Installazione:
• Gli arrester di tipo 2 devono essere installati nelle schede di distribuzione secondarie dopo le schede di distribuzione principali contenenti gli arrester di tipo 1.
• Per un corretto funzionamento tra i dispositivi di arresto di tipo 1 e di tipo 2, è necessario disporre di un cavo o di un filo di almeno 10-15 m, altrimenti è necessario installare una bobina di decoppiamento tra i due dispositivi.
• Nelle zone in cui le tempeste sono frequenti, si raccomanda vivamente di installare sistemi di protezione aggiuntivi.
