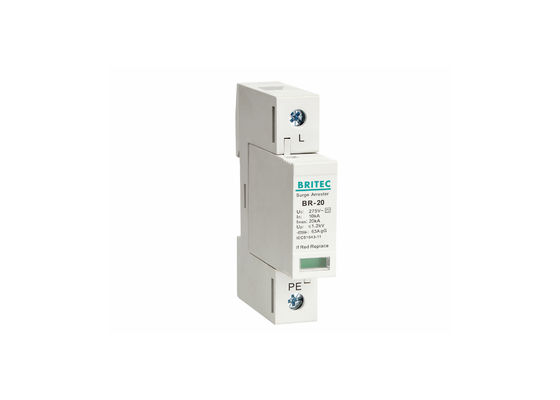

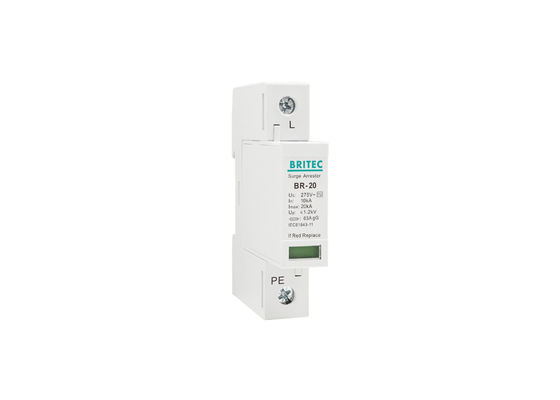

Tipo 2 Classe II 20kA 1P Dispositivo di protezione contro le sovratensioni CA
• Classe 2 o classe II, selezionabile in corrente nominale di scarico di 10 kA con corrente massima di scarico di 20 kA.
• 1 Pole/2 Pole/3 Pole/4 Pole/1P+NPE/3P+NPE SPD per le opzioni.
• Dispositivo di protezione da sovratensioni elettriche transitorie.
• Montaggio DIN, facile installazione, dimensioni compatte e buone prestazioni.
• SPD di classe 2 per forme d'onda tipiche di 8/20 μs.
• L'indicatore di fine vita.
• Il DSP è progettato in conformità alla classe II della IEC.
• Utilizzando la tecnologia "MOV" di varistor di ossido metallico
Dispositivo di protezione contro le sovratensioni di corrente alternata di tipo 2 classe II 20kA 1P
| |
BR-20 275 1P |
BR-20 320 1P |
BR-20 385 1P |
BR-20 440 1P |
| Classificazione del DSP secondo la norma EN61643-11 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
| Classificazione SPD secondo la norma IEC 61643-11 |
Classe II |
Classe II |
Classe II |
Classe II |
| Voltaggio di funzionamento continuo a.c. |
275 V |
320 V |
385V |
440 V |
| Corrente nominale di scarica (8/20us) In |
10kA |
10kA |
10kA |
10kA |
| Corrente massima di scarica (8/20 μs) Imax |
20kA |
20kA |
20kA |
20kA |
| Livello di protezione della tensione In alto |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Max. fusibile di riserva |
63A gG |
63A gG |
63A gG |
63A gG |
| Tempo di risposta tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Intervallo di temperatura di funzionamento Tu |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
| Indicazione dello stato di funzionamento / difetto |
verde / rosso |
verde / rosso |
verde / rosso |
verde / rosso |
| Area di sezione trasversale (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Area di sezione trasversale (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| per il montaggio su |
35 mm Din rail |
| Materiale per la custodia |
Termoplastici UL94-V0 |
| Grado di protezione |
IP20 |
IP20 |
IP20 |
IP20 |
Dimensione:
Dispositivo di protezione contro le sovratensioni di tipo 2 classe II 20kA 1P Descrizione:
- 1 fase 20kA arrester fulmine di tipo 2.
- Le cartucce di protezione sono in fiocco e possono essere facilmente sostituite per una rapida manutenzione.
- Con finestra di indicazione e contatti per il telecomando.
- Classe di prova II secondo la norma IEC 61643-1
- Progettazione unica, tecnologia brevettata.
- 35 mm2 DIN-rail secondo la norma EN 50022/DIN46277-3.
- Voltaggio residuo basso.
Tipo 2 classe II 20kA 1P Dispositivo di protezione contro le sovratensioni CA Applicazione:
• Assicurano la protezione contro le condizioni di sovravolta.
• Per la protezione dei sistemi di distribuzione a bassa tensione contro l'impatto diretto del fulmine sulla linea aerea di alimentazione elettrica o sul sistema esterno di protezione da fulmini (IEC 62305).
• I dispositivi di protezione contro le sovratensioni (SPD) sono adatti per il sistema di alimentazione IT, TT, TN-C, TN-S, TN-C-S a 50/60 Hz, tensione nominale 400 V CA e inferiore,proteggendoli da impulsi di fulmine diretti e indiretti e da altre sovratensioni transitorie.
• Sono adatti all'installazione in schede secondarie e in apparecchiature terminali.
Installazione:
• La linea di arrester include una gamma completa di protettori compatti per l'installazione su rotaie DIN
• Quando la finestra di indicazione del guasto passa dal verde al rosso, sostituire la cartuccia il prima possibile.
• Dopo il completamento dell'installazione, verificare che l'unità di protezione sia collegata, chiudere l'interruttore automatico (fuse), verificare che lo stato di funzionamento sia normale.
Che cos'è un dispositivo di protezione da sovratensioni?
Il dispositivo di protezione contro le sovratensioni (SPD) è un dispositivo elettronico che fornisce una protezione per le apparecchiature elettriche, le reti di comunicazione, ecc. dagli effetti delle sovratensioni.Quando un picco di corrente o un'impennata di tensione si verificano improvvisamente in un circuito elettrico o in una linea di comunicazione a causa di interferenze esterne, l'SPD può condurre lo shunt in un tempo molto breve, evitando così il danno della sovratensione ad altre apparecchiature del circuito.
