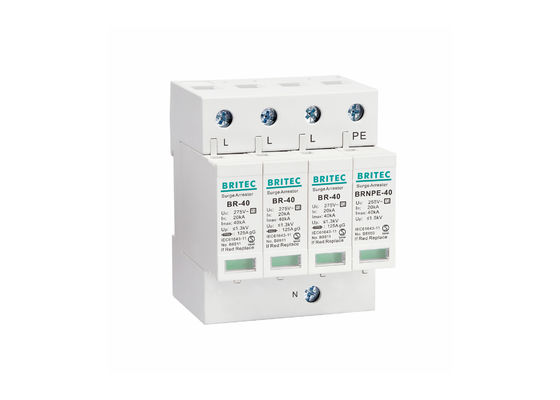

Dispositivo di protezione da sovratensioni elettriche trifase da 40ka Descrizione del prodotto:
• Abbiamo tutte le possibili gamme di SPD come Classe B, C, D / Tipo I, II, III.
• Capacità di innesto coerente (anche per scaricatori N/PE)
• I dispositivi di protezione da sovratensioni della serie BR-40 sono progettati per proteggere dalle sovratensioni da fulmine. Queste unità devono essere installate in parallelo sulle reti CA da proteggere e fornire protezione in modalità comune e differenziale.
• Tecnologia sviluppata internamente per la produzione di MOV
• Corrente massima per resistere all'impulso di fulmine 40KA.
• Dispositivo di disconnessione termica per ogni singolo connettore
• I dispositivi di protezione da sovratensioni / scaricatori sono per la protezione contro le sovratensioni di commutazione.
• Con o senza contatto di indicazione remoto flottante
• Tempo di risposta<25ns.
• Montabile su guida DIN (35 mm)
• Il colore della finestra visibile mostra lo stato di funzionamento, verde significa normale, rosso significa anormale.
• SPD trifase
Dettagli del prodotto del dispositivo di protezione da sovratensioni elettriche trifase da 40ka:
| |
BR-40 150 3P+NPE |
BR-40 275 3P+NPE |
BR-40 320 3P+NPE |
BR-40 385 3P+NPE |
BR-40 440 3P+NPE |
| Classificazione SPD secondo EN61643-11 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
| Classificazione SPD secondo IEC61643-11 |
Classe II |
Classe II |
Classe II |
Classe II |
Classe II |
| Tensione di esercizio a.c. continua massima Uc |
150V |
275V |
320V |
385V |
440V |
| Tensione di esercizio a.c. continua massima [N -PE] Uc |
255V |
255V |
255V |
255V |
255V |
| Corrente di scarica nominale (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Corrente di scarica massima (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Livello di protezione della tensione Up |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Livello di protezione della tensione 5kA Up |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.4kV |
≤1.6kV |
| Livello di protezione della tensione [N-PE] Up |
≤1.5kV |
≤1.5kV |
≤1.5kV |
≤1.5kV |
≤1.5kV |
| Capacità di estinzione della corrente di seguito [ N-PE]a.c.Ifi |
100Arms |
100Arms |
100Arms |
100Arms |
100Arms |
| Fusibile di backup massimo |
125A gG |
125A gG |
125A gG |
125A gG |
125A gG |
| Tempo di risposta tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Tempo di risposta [N-PE] tA |
≤100ns |
≤100ns |
≤100ns |
≤100ns |
≤100ns |
| Intervallo di temperatura di esercizio Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Stato di funzionamento / indicazione di guasto |
verde / rosso |
verde / rosso |
verde / rosso |
verde / rosso |
verde / rosso |
| Area della sezione trasversale (Min.) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Area della sezione trasversale (Max.) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Per il montaggio su |
Guida DIN da 35 mm |
| Materiale dell'involucro |
Termoplastico UL94-V0 |
| Grado di protezione |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| Codice ordine |
B8451 |
B8453 |
B8455 |
B8457 |
B8249 |
| Codice ordine (Con segnalazione remota) |
B8452 |
B8454 |
B8456 |
B8458 |
B8250 |
Caratteristica tecnologica:
Caratteristiche del dispositivo di protezione da sovratensioni elettriche trifase da 40ka:
• Innestabili con indicazione meccanica e remota.
• Conforme agli standard IEC61643-11
• L'SPD di tipo 2 CA è il sistema di protezione secondario per tutte le installazioni elettriche a bassa tensione. Questo viene installato in ogni quadro elettrico e previene la diffusione di sovratensioni nei sistemi elettrici, proteggendo i carichi. Generalmente utilizzato per gli alimentatori in ingresso dei quadri di distribuzione principali.
• Protezione in modalità comune o in modalità comune + differenziale
• Dispositivo di disconnessione termica.
• Classe 2/Tipo 2 disponibile.
Applicazione del dispositivo di protezione da sovratensioni elettriche trifase da 40ka:
1: L'SPD CA della serie BR-40 è adatto per l'uso nei sistemi di alimentazione TT, TN-S, TN-C, IT, TN-C-S e simili CA 50/60HZ.
2: Adatto per la protezione dell'alimentazione di sistema, come armadi di distribuzione dell'alimentazione, armadi di commutazione, armadi di commutazione, quadri di distribuzione CA, ecc.
3: SPD CA BR-40 per proteggere da impulsi di fulmine diretti e indiretti e altre sovratensioni transitorie
4: Scatola di distribuzione con ingresso esterno nell'edificio e in ogni piano
Installazione:
• La linea di scaricatori di sovratensione include una gamma completa di protezioni compatte per l'installazione su guida DIN
• Quando la finestra di indicazione di guasto passa da verde a rosso, sostituire la cartuccia il prima possibile
• Al termine dell'installazione, verificare che l'unità di protezione sia inserita in posizione, chiudere l'interruttore automatico (fusibile), verificare che lo stato di funzionamento sia normale.
Le dimensioni dei cavi SPD variano in base al tipo di SPD e alla sua applicazione, ma in genere vanno da 6 mm² a 16 mm² per i conduttori in rame.
Forniamo SPD per il mercato malese al miglior prezzo.
I nostri servizi:
• 21 anni di produzione professionale leader a livello mondiale di prodotti elettrici scaricatori di sovratensione.
• Tutti i prodotti saranno ben imballati prima della spedizione.
• Imballaggio standard e puoi anche comunicarci le tue esigenze sull'imballaggio.
• Consegna più rapida.
• Testato individualmente prima della spedizione.
Imballaggio e consegna:
Informazioni sull'azienda:
Wenzhou Britec Electric Co., Ltd. fondata nel 2003, si è impegnata nel campo della protezione contro i fulmini, l'azienda si trova a Yueqing, Zhejiang. L'azienda è impegnata nello sviluppo e nell'applicazione della protezione contro i fulmini. L'azienda ha riunito un gruppo di élite del settore e personale di gestione del marketing con esperienza. Hanno accumulato più di dieci anni di esperienza nel settore, hanno padroneggiato un'esquisita tecnologia di sviluppo del prodotto e un'esperienza pratica di applicazione e possono fornire soluzioni scientifiche mirate per il settore.
Certificato:
FAQ:
1 Quanto dura la garanzia dei tuoi prodotti?
A: Il periodo di garanzia dei nostri prodotti è di 5 anni.
2 Come circa l'ispezione?
A: Abbiamo l'intero sistema di ispezione dalla materia prima ai prodotti finali.
3 Cosa hai per il certificato?
A: I nostri prodotti sono stati approvati dallo standard IEC61643-11.
4 Quali sono i termini di pagamento?
A: T.T, Paypal è accettabile.
5 Qual è il servizio offerto dall'azienda?
A: Abbiamo il team di ingegneri professionisti in grado di progettare e sviluppare lo stampo per soddisfare le diverse esigenze dei clienti. Abbiamo anche il team di vendita per offrire un buon servizio dalla prevendita al post-vendita.
6 Come diventare agenti per Britec?
A: Va bene! Dipenderemo dal fatturato e faremo anche ricerche sul tuo mercato. Se sei interessato, discutiamo di più!
