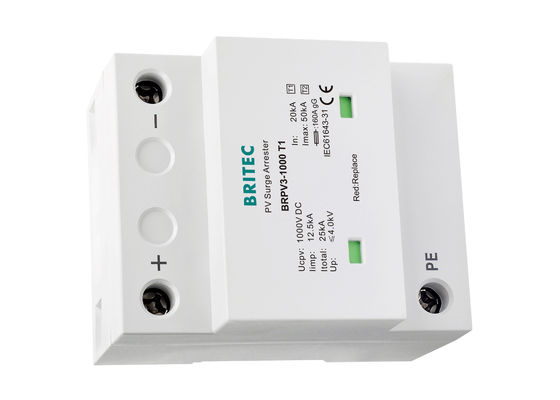

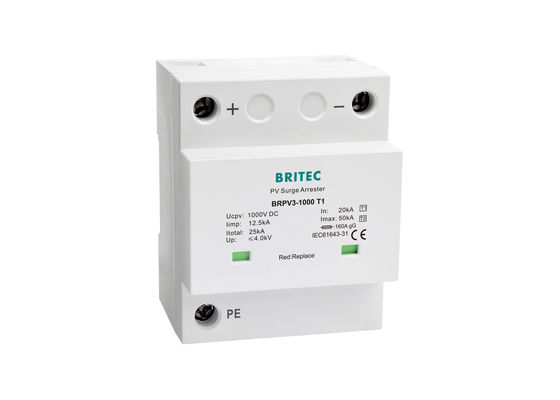

SPD di classe I di classe II per sistemi fotovoltaici 12,5 kA (10/350 us)
Classe I Classe II Figura di arresto delle sollecitazioni fotovoltaiche SPD:
• Categoria: classe I + classe II / tipo 1 + tipo 2.
• Luogo di utilizzo: impianti fotovoltaici - lato modulo fotovoltaico.
• Modi di protezione: (+) → PE, (-) → PE, (+) → (-).
• Elementi di protezione: MOV ad alta energia e GDT.
• Corrente di impulso di fulmine ((10/350us): 12,5 kA.
• Corrente di fuga: NO corrente di fuga.
• Conforme alle norme EN 61643-31 e IEC 61643-31.
• Il circuito è costituito da due livelli di varistor a cascata, ciascuno dei quali è protetto da una protezione da temperatura.
• I protettori contro le sovratensioni BRPV3-1000T1 sono progettati per proteggere le reti di alimentazione fotovoltaica dalle tensioni di sovratensione da fulmine.
Classe I Classe II SPD PV Surge Arrestor Dettagli del prodotto:
| |
BRPV3-1000T1 |
| Classificazione del DSP secondo la norma EN61643-31 |
Tipo 1+Tipo 2 |
| Classificazione SPD secondo la norma IEC 61643-31 |
Classe I+Classe II |
| Max. tensione continua di funzionamento CC UCPV |
1000V |
| Corrente di impulso di fulmine (10/350us) Iimp |
12.5kA |
| Corrente nominale di scarica (8/20us) In |
20kA |
| Corrente di scarica massima (8/20us) Imax |
50kA |
| Il livello di protezione della tensione [(DC+/DC-)→PE] In alto |
≤ 4,0 kV |
| Tempo di risposta - Sì. |
≤ 25 ns |
| Intervallo di temperatura di funzionamento Tu |
-40°C-80°C |
| Indicazione dello stato di funzionamento / difetto |
verde / rosso |
| Area di sezione trasversale (min.) |
4 mm2 |
| Area di sezione trasversale (max.) |
35 mm2 |
| per il montaggio su |
35 mm Din rail |
| Materiale per la custodia |
Plastico termico UL94-V0 |
| Grado di protezione |
IP20 |
| Codice dell'ordine |
B8002 |
| Codice d'ordine ((Con segnale remoto) |
B8004 |
Dimensione:
Classe I Classe II Applicazione del bloccante di sovratensione fotovoltaica SPD:
• Dispositivo di protezione contro le sovratensioni per la protezione degli impianti fotovoltaici dalle scariche dirette e indirette di fulmini.
• per impianti fotovoltaici su/su edifici con protezione da fulmini esterni.
• Disponibile per applicazioni fotovoltaiche con una tensione del generatore fino a 1000 V.
• Disponibili come dispositivi di protezione combinati di tipo 1 e tipo 2 per la tenuta della corrente fulminante e delle sovratensioni, nonché come dispositivi di protezione di tipo 2 per la tenuta delle sovratensioni.
Classe I Classe II SPD PV Surge Arrestor vantaggio:
• Progettazione compatta per un impianto a risparmio di spazio.
• Con display di funzionamento.
• Conformi alle norme per una rapida applicazione.
• Display visivo per controllare lo stato direttamente sul dispositivo.
• Connessione di segnale in collegamento per la segnalazione remota dello stato.
I nostri servizi:
• 17 anni di esperienza nella produzione di dispositivi di arrestazione delle sovratensioni.
• Tutti i prodotti saranno ben imballati prima della spedizione.
• Imballaggio standard, e potete anche indicare le vostre esigenze di imballaggio.
• consegna più veloce.
• Testati individualmente prima della spedizione.
Perche' hai bisogno di un arrester?
• Gli impianti fotovoltaici devono resistere alle condizioni meteorologiche in quanto situati in luoghi altamente esposti.
• L'arresto delle sovratensioni fotovoltaiche garantisce la migliore protezione possibile contro le sovratensioni temporanee per garantire un funzionamento senza problemi per tutta la loro vita utile.Protezione delle centrali fotovoltaiche/tecnologie fotovoltaiche per abitazioni e fabbriche/tecnologia fotovoltaica fuori rete.
Istruzioni per l'installazione di un arrester di sovratensione fotovoltaica SPD di classe I, classe II:
Queste unità devono essere installate in parallelo sulle reti DC per essere protette e fornire protezione in modalità comune.Tali protettori sono raccomandati quando è possibile un colpo diretto di fulmine sull'impianto.
A proposito di noi:
Britec Electric è specializzata nella progettazione, produzione e commercializzazione di arrester a bassa tensione.Abbiamo completato rapidamente la progettazione e il collaudo di una serie di prodotti di protezione contro le sovratensioni, che sono stati tutti ben elogiati dai nostri clienti e dai professionisti del settore subito dopo il rilascio.
Certificazione:
FAQ:
Q1: La vostra azienda è una fabbrica o una società commerciale?
R: Siamo produttori, la nostra azienda è specializzata nella progettazione e manifattura del arrester per fulmini con 17 anni di esperienza professionale.
Q2: Qual è il mini.ordine sui vostri prodotti?
R: Il nostro MOQ è di 100 pezzi.
Q3: Fornisci campioni gratuitamente?
R: Possiamo fornire campioni, ma non è gratuito.
D4: Quali sono i pagamenti nella vostra azienda?
A: Generalmente, accettiamo il 30% di T/T in anticipo e il saldo prima della spedizione, o se avete altri requisiti, vorremmo discutere con voi.
Q5: Dov'è la vostra fabbrica?
R: La nostra fabbrica si trova a Yueqing, provincia dello Zhejiang. Benvenuti a visitarci.
