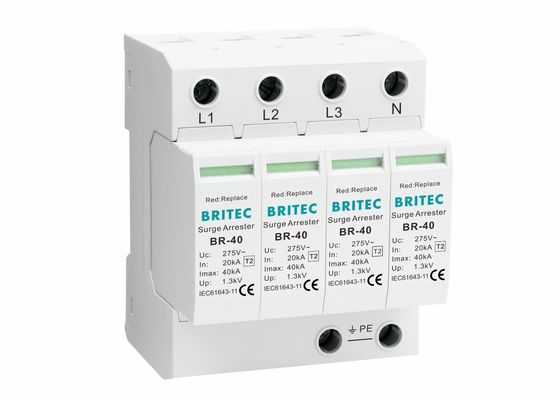

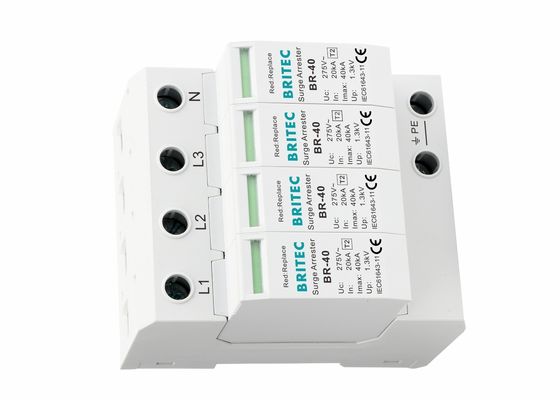

Dispositivo di protezione contro le sovratensioni AC 40kA Tipo 2
• Stabilità termica 100A senza protezione aggiuntiva
• Meccanismo brevettato di accensione rapida
• approvazione SEMKO
• Imax 40kA 8/20us
• Progettazione modulare, installazione standard di rotaie DIN da 35 mm
• finestra di indicazione dello stato di funzionamento e contatti per il telecomando a vostra scelta
• Conforme alla norma EN 61643-11 per i dispositivi di arresto collegati a sistemi di distribuzione a bassa tensione.
• Materiale di contenimento:Termoplastico UL94-V0
• arrester di sovratensione di tipo 2 per sistemi trifasici con sistema neutro
• Protezione dei varistori L1, L2, L3, N, PE
Dispositivo di protezione contro le sovratensioni di tipo 2 Dettagli del prodotto:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| Classificazione del DSP secondo la norma EN61643-11 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
| Classificazione SPD secondo la norma IEC 61643-11 |
Classe II |
Classe II |
Classe II |
Classe II |
Classe II |
| Voltaggio di funzionamento continuo a.c. |
150 V |
275 V |
320 V |
385V |
440 V |
| Corrente nominale di scarica (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Corrente massima di scarica (8/20 μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Livello di protezione della tensione In alto |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Livello di protezione della tensione 5kA fino |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,3 kV |
≤ 1,5 kV |
| Max. fusibile di riserva |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Tempo di risposta tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Intervallo di temperatura di funzionamento Tu |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
| Indicazione dello stato di funzionamento / difetto |
verde / rosso |
verde / rosso |
verde / rosso |
verde / rosso |
verde / rosso |
| Area di sezione trasversale (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Area di sezione trasversale (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| per il montaggio su |
35 mm Din rail |
| Materiale per la custodia |
Termoplastici UL94-V0 |
| Grado di protezione |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| Codice dell'ordine |
B18401 |
B18403 |
B18405 |
B18407 |
B18409 |
| Codice dell'ordine (con segnalazione a distanza) |
B18402 |
B18404 |
B18406 |
B18408 |
B18410 |
Dimensione:
Dispositivo di protezione contro le sovratensioni di tipo 2 Applicazione:
• Applicabile alle sovratensioni di scarica prodotte da tipo interruttore (8/20 μs) su correnti.
• L'arrestatore di sovratensione BR-40 a 4 poli è adatto al sistema TN-S.
• Utilizzato per la protezione da fulmini e sovratensioni in frequenza AC50/60Hz, protegge la rete elettrica a bassa tensione dai fulmini o dalla sovraccarica di voltaggio.
• Progettato per impianti in cui il rischio di colpo diretto da fulmine è ridotto (senza LPS o rischio medio)
• Utilizzato anche in aggiunta allo SPD di tipo 1 per limitare gli arrester di tensione di funzionamento
Dispositivo di protezione contro le sovratensioni di tipo 2 Vantaggi:
• Corrente di scarica elevata.
• Il livello di protezione della tensione (su) è basso
• Moduli intercambiabili varistori
• Protezione IP20
• integrare varistori ad alta energia basati sulla tecnologia
DSP di tipo 2 Guida all'installazione:
• Gli arrester di tipo 2 devono essere installati nelle schede di distribuzione secondarie dopo le schede di distribuzione principali contenenti gli arrester di tipo 1.
• Per un corretto funzionamento tra i dispositivi di arresto di tipo 1 e di tipo 2, è necessario disporre di un cavo o di un filo di almeno 10-15 m, altrimenti è necessario installare una bobina di disaggancio tra i due dispositivi.
• Nelle zone in cui le tempeste sono frequenti, si raccomanda vivamente di installare sistemi di protezione aggiuntivi.
Possiamo fornire prodotti con gli stessi parametri di dehn spd tipo 2.
I nostri servizi:
• 21 anni professione leader a livello mondiale nella produzione di prodotti elettrici
• Tutti i prodotti saranno ben imballati prima di essere spediti
• Imballaggio standard, e potete anche indicare i vostri requisiti di imballaggio
• consegna più veloce
• Testati individualmente prima della spedizione.
Certificato:
Profilo aziendale:
Wenzhou Britec Electric Co., Ltd. è stata fondata nel 2003, è una fabbrica professionale di dispositivi protettivi da sovratensioni (SPD) con esperienze pluriennali.prezzo competitivo, consegna rapida e servizio eccellente, e con ansia di una cooperazione ancora maggiore con il commercio estero basato su vantaggi reciproci.
Flusso di produzione:
attrezzature di laboratorio:
Spedizione:
FAQ:
D1: Come posso fidarmi di lei e della sua azienda?
R: I prodotti sono certificati CE, CB, TUV.
Q2: Quanto dura la garanzia dei vostri prodotti?
R: Il periodo di garanzia dei nostri prodotti è di 5 anni.
D3: Che ne dite dell'ispezione?
R: Abbiamo l'intero sistema di ispezione dalla materia prima ai prodotti finali.
Q4: Qual è il servizio offerto dall'azienda?
A: Abbiamo il team di ingegneri professionisti che possono progettare e sviluppare lo stampo per raggiungere diverse esigenze del cliente. Abbiamo anche il team di vendita per offrire un buon servizio dal pre-vendita al post-vendita.
