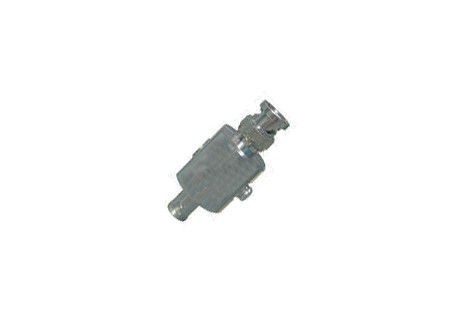

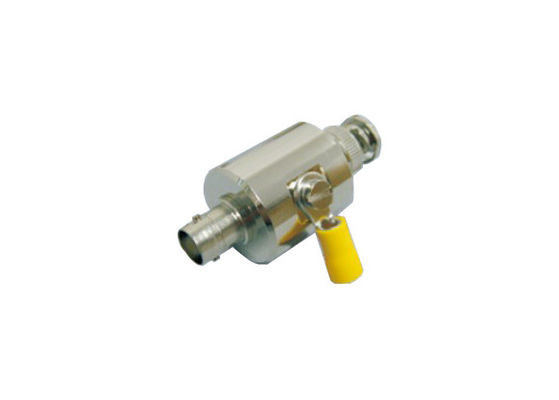

SPD per il dispositivo di protezione coassiale dell'impulso del connettore coassiale del collegamento BNC
Caratteristica coassiale del dispositivo di protezione dell'impulso del connettore di BNC SPD:
• Connettore: BNC
• Progettato secondo la norma di IEC 61643-21
• Accordo dell'interfaccia con la specificazione standard di BNC
• Metta in cortocircuito corrente: fino a 10kA (8/20μs)
• Impulso universale e scaricatori combinati
• Può realizzare l'alta efficienza di scarico la punta di corrente del fulmine e di anti funzione del fulmine
• Alta protezione di affidabilità dalle eccessive tensioni
• Impedenza caratteristica 50Ω
• Perdita di inserzione ad alta frequenza e bassa
• Elemento facilmente sostituito
• La varia messa a terra scrive disponibile
• Il dispositivo di protezione contro le sovratensioni ad alta velocità incorporato ha una funzione difensiva efficiente contro gli impulsi ad alta tensione del fulmine indotti sull'alimentatore dell'antenna per impedire l'antenna.
Dettagli coassiali del prodotto del dispositivo di protezione dell'impulso del connettore di BNC SPD:
| |
BR-BNC-H |
| Norme della prova |
IEC 61643-21 |
| Max.continuous che aziona d.c.voltage Uc |
180V |
| Max.continuous che aziona a.c.voltage Uc |
130V |
| L'IL corrente nominale L'IL |
20A |
| Corrente di dispersione nominale C2 (8/20us) line-shield/PG In |
10kA |
| Livello di protezione di tensione [line-shield/PG] Su |
≤800V |
| Tempo di reazione [line-shield/PG] tum |
≤100ns |
| Gamma di temperatura di funzionamento Il Tu |
-40℃… +80℃ |
| Ingresso/uscita del collegamento |
Incavo di BNC |
| Larghezza di banda |
3Gbps |
| Perdita di inserzione |
≤0.3dB |
| Impedience |
50Ω |
| Materiale di recinzione |
Acciaio |
| Grado di protezione |
IP20 |
| Codice di ordine |
D9022 |
Dimensione:
Applicazione coassiale del dispositivo di protezione dell'impulso del connettore di BNC SPD:
• Protegga il sistema elettrico e l'apparecchiatura elettrica di su caricamento da tuono e dalla sovratensione istantanea.
• Può essere usato per la protezione dell'impulso di fulmine linea del sistema di controllo di video con il connettore di BNC, il connettore del connettore della matrice di BNC, del trasmettitore ottico e del ricevitore BNC, connettore della videocamera BNC.
• La protezione del segnale: protezione a bassa frequenza del segnale, protezione ad alta frequenza ecc. del segnale.
• È adatto a protezione contro il fulmine della comunicazione senza fili, quale l'antenna satellitare/Microwave/CATV/Short Wave/ultra attrezzature di comunicazione mobili ecc. dall'onda di scarsità.
Vantaggio coassiale del dispositivo di protezione dell'impulso del connettore di BNC SPD:
• Multi protezione del grado
• Nessun inquinamento di potere
• Grande corrente di flusso
• Contatti i materiali con resistenza estremamente lunga
• Il circuito di protezione di temperatura, protezione termica incorporata
• Perdita di inserzione bassa
• Tensione residua bassa
• Grande prestazione di trasmissione
• Rapidamente risponda
• Alta capacità di scarico
• Installazione e collegamento facili
I nostri servizi:
• 17 anni di fabbricazione principale globale di professione di relé di massima elettrico dei prodotti
• Tutti i prodotti saranno imballati bene prima della spedizione
• L'imballaggio standard e voi possono anche dirci i vostri propri requisiti dell'imballaggio
• Consegna più veloce
• Provato individualmente prima della spedizione
Che cosa è norme di IEC 61643-21?
• IEC 61643-21: Dispositivi di protezione dell'impulso a bassa tensione; Parte 21: Dispositivi di protezione dell'impulso collegati alle telecomunicazioni ed alle reti di segnalazione; Requisiti prestazionali e metodi di collaudo.
• Le categorie della prova per i dispositivi di protezione dell'impulso collegati alle telecomunicazioni ed alle reti di segnalazione sono definite in queste norme.
Processo di produzione:
Circa noi:
Wenzhou Britec Co. elettrico, srl è stato stabilito nel 2003, è una fabbricazione professionale dei dispositivi di protezione dell'impulso (SPD) con molte esperienze di anni. Stiamo fornendo i prodotti di qualità, il prezzo competitivo, la consegna rapida ed il servizio eccellente e stiamo guardando in avanti ancora alla maggior cooperazione con commercio estero basato sui benefici reciproci.
Laboratorio:
Certificazione:
Trasporto:
