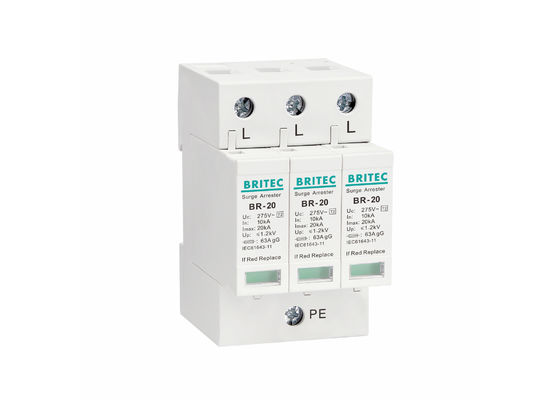

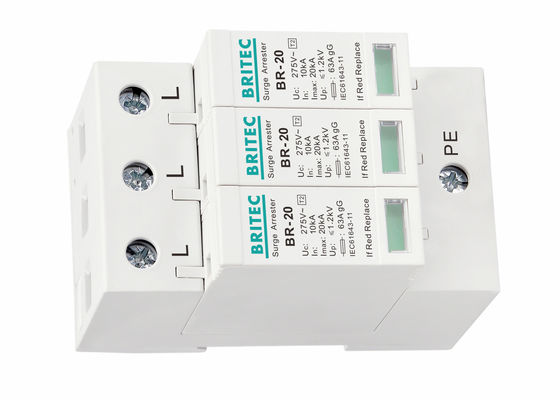

Dispositivo di protezione contro le sovratensioni (SPD) trifase AC 220V/275V
I dispositivi di protezione contro le sovratensioni (SPD) sono progettati per proteggere i sistemi elettrici da condizioni di sovratensione transitoria, con un design modulare e una protezione affidabile per applicazioni industriali.
Caratteristiche principali
- Progettato per la protezione contro le sovratensioni transitorie
- Compatibile con l'installazione su guida DIN da 35 mm
- Protegge contro le sovratensioni elettriche interne ed esterne
- Design modulare con eccellente tenuta e affidabilità
Specifiche tecniche
| Classificazione SPD (IEC61643-11) |
Classe II |
| Tensione di esercizio (Un) |
220V |
| Tensione massima di esercizio continuo (Uc) |
275V |
| Livello di protezione della tensione (Up) |
≤1.2kV |
| Corrente di scarica nominale (8/20μs) |
10kA |
| Corrente di scarica massima (8/20μs) |
20kA |
| Standard di prova |
IEC61643-1 |
| Tempo di risposta (tA) |
≤25ns |
| Intervallo di temperatura operativa |
-40℃ a +80℃ |
| Sezione trasversale del filo |
4mm² - 35mm² |
| Indicazione di stato |
Verde (normale) / Rosso (guasto) |
| Materiale dell'involucro |
Termoplastico UL94-V0 |
| Montaggio |
Guida DIN da 35 mm |
| Peso (3 poli) |
0.375kg |
Dimensioni del prodotto
Applicazioni
- Protezione contro i fulmini a bassa tensione per edifici e strutture
- Installazione in dispositivi di protezione contro i fulmini a bassa tensione e quadri di distribuzione
- Protezione per apparecchiature elettroniche nei sistemi di distribuzione
- Adatto per sistemi di alimentazione TN-C (AC 50/60Hz)
- Applicazioni di protezione contro i fulmini di classe C
Linee guida per l'installazione
Questo SPD è progettato per la protezione contro i fulmini del sistema di distribuzione dell'energia e deve essere installato sul lato di ingresso dei quadri di distribuzione o delle scatole di distribuzione dell'energia negli edifici.
Fasi di installazione:
- Montare su guida DIN da 35 mm utilizzando collegamenti Kelvin
- Scollegare sempre l'alimentazione prima dell'installazione - non operare mai con l'alimentazione attiva
- Collegare correttamente L (linea di fase), N (linea neutra) e PE (linea di terra)
- Dopo l'installazione, chiudere l'interruttore automatico e verificare lo stato di funzionamento normale
Manutenzione:
- Controllare regolarmente la finestra dell'indicatore di stato
- L'indicatore verde indica il normale funzionamento
- L'indicatore rosso indica il deterioramento del prodotto - sostituire immediatamente
- Per l'installazione all'aperto, utilizzare un involucro impermeabile appropriato
- La messa a terra deve essere conforme agli standard di protezione contro i fulmini
- Utilizzare fili di messa a terra spessi e corti con una resistenza inferiore a 4Ω
Informazioni sul produttore
Wenzhou Britec Electric Co., Ltd., con sede nella città di Yueqing, provincia di Zhejiang, è specializzata in ricerca e sviluppo tecnico, produzione e vendita di prodotti di protezione contro le sovratensioni. Con esperti di ricerca e sviluppo senior, strutture moderne e servizi di distribuzione completi, l'azienda mantiene gli standard internazionali ISO9001 per garantire la qualità dei prodotti e la soddisfazione del cliente.
Strutture di produzione
Certificazioni
Spedizione e logistica
Domande frequenti
Q1. Qual è il tempo di consegna?
Tempo di consegna dopo aver ricevuto il deposito del 30% T/T: 30 giorni. I campioni sono preparati entro 15 giorni.
Q2. Qual è la quantità minima d'ordine (MOQ)?
Il MOQ standard è di 100 pezzi, con campioni disponibili per l'ispezione della qualità.
Q3. I campioni sono a pagamento?
I campioni sono a pagamento in base alla politica aziendale, con le spese dei campioni accreditate sugli ordini futuri.
Q4. È possibile produrre secondo i progetti dei clienti?
Sì, supportiamo sia i servizi OEM che ODM come produttore professionale.
