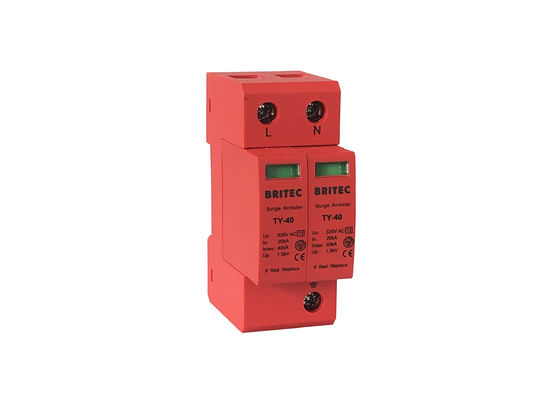

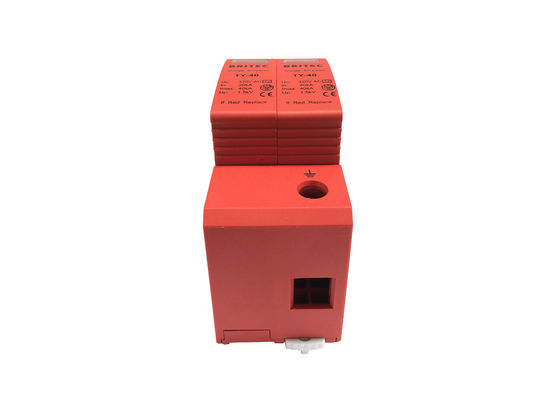

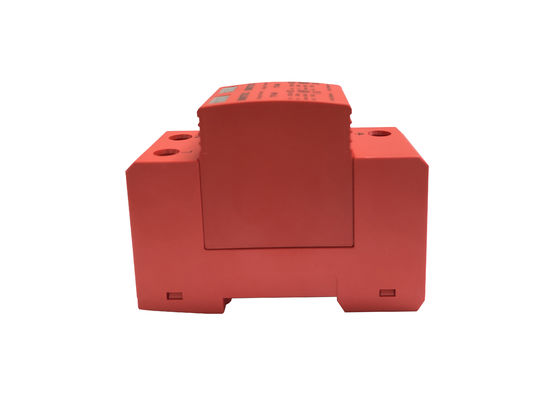

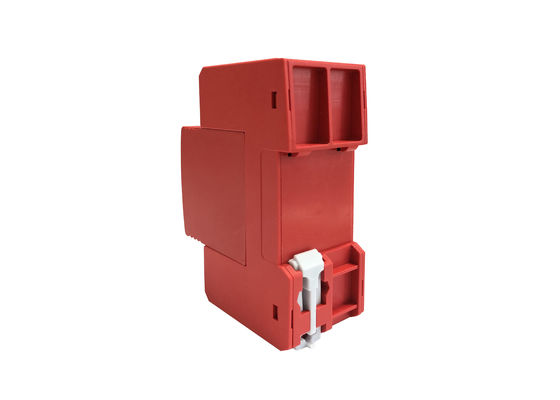

tipo Pluggable del parascintille dell'impulso di 320V 40kA 2P - parascintille modulare dell'impulso 2
Caratteristica:
• Modello: TY-40R 2P.
• Norma della prova: IEC 61643-11/EN 61643-11.
• Montando sulla ferrovia di BACCANO di 35 millimetri.
• La bandiera verde dell'indicatore nella finestra di ispezione mostra lo stato di funzionamento della protezione
moduli.
• Contatto di cambiamento a distanza facoltativo.
• Unità completa Prewired che consiste di una parte bassa e dei moduli di protezione del plugin.
Dettagli del prodotto:
TY-40R150 2P
TY-40R275 2P
TY-40R320 2P
TY-40R385 2P
TY-40R440 2P
Classificazione di SPD secondo EN61643-11
Tipo - 2
Tipo - 2
Tipo - 2
Tipo - 2
Tipo - 2
Classificazione di SPD secondo IEC61643-11
Classe II
Classe II
Classe II
Classe II
Classe II
Tensione di funzionamento continua massima Uc di corrente alternata
150V
275V
320V
385V
440V
Corrente di dispersione nominale (8/20us) dentro
20kA
20kA
20kA
20kA
20kA
Corrente di dispersione massima (8/20μs) Imax
40kA
40kA
40kA
40kA
40kA
Livello di protezione di tensione su
≤0.8kV
≤1.3kV
≤1.5kV
≤1.8kV
≤2.0kV
Livello 5kA di protezione di tensione su
≤0.6kV
≤1kV
≤1.2kV
≤1.4kV
≤1.6kV
Fusibile di sostegno massimo
gL 125A
gL 125A
gL 125A
gL 125A
gL 125A
Tum di tempo di reazione
≤25ns
≤25ns
≤25ns
≤25ns
≤25ns
Gamma di temperatura di funzionamento Tu
-40℃-80℃
-40℃-80℃
-40℃-80℃
-40℃-80℃
-40℃-80℃
Indicazione dello stato/errore di funzionamento
verde/rosso
verde/rosso
verde/rosso
verde/rosso
verde/rosso
Area di sezione trasversale (minima)
4mm2
4mm2
4mm2
4mm2
4mm2
Area di sezione trasversale (massimo)
35mm2
35mm2
35mm2
35mm2
35mm2
Per il montaggio sopra
ferrovia di baccano di 35mm
Materiale di recinzione
Plastica termica UL94-V0
Grado di protezione
IP20
IP20
IP20
IP20
IP20
Caratteristica di tecnologia:
Applicazione:
• Questo relé di massima è applicabile alle frontiere LPZ 0B - 1 e più alto.
• per uso nei sistemi di TN con fare galleggiare il contatto a distanza di segnalazione.
• Questo dispositivo di protezione dell'impulso è utilizzato per proteggere il sistema elettrico ed il su caricamento elettrici
apparato da tuono e dalla sovratensione istantanea.
• Protezione contro fulmine indiretto ed effetti diretti del fulmine o l'altra sovratensione istantanea
impulsi, adatti a protezione dell'impulso nelle applicazioni residenziali, terziarie ed industriali.
Vantaggio:
• Alta capacità di scarico dovuto i varistori resistenti dell'ossido di zinco.
• I moduli compatti della protezione comprendono il circuito di protezione completo come pure
monitoraggio e dispositivo di sconnessione.
• Sostituzione facile dei moduli di protezione senza strumenti dovuto il modulo che chiude sistema a chiave con
bottone di rilascio del modulo.
• Il modulo alimentabile della protezione può essere sostituito senza la necessità di neutralizzare e senza
eliminazione della copertura di legno di distribuzione.
I nostri servizi:
• 15 anni di fabbricazione principale globale di professione di relé di massima elettrico dei prodotti
• Tutti i prodotti saranno imballati bene prima della spedizione
• L'imballaggio standard e voi possono anche dirci i vostri propri requisiti dell'imballaggio
• Consegna più veloce
• Provato individualmente prima della spedizione
Installazione:
• La linea di relé di massima comprende una gamma completa di protettori compatti per installazione sulla ferrovia di BACCANO
• Linguetta verde, stato normale del lavoro, linguetta rossa, stato di guasto, necessità di essere sostituito rapidamente
• L'installazione deve essere realizzata elettricamente soltanto dall'operatore specializzato
• Se il protettore deve essere individuato all'aperto ed essere esposto agli elementi, protettore del supporto dentro una recinzione resistente alle intemperie adatta.)
