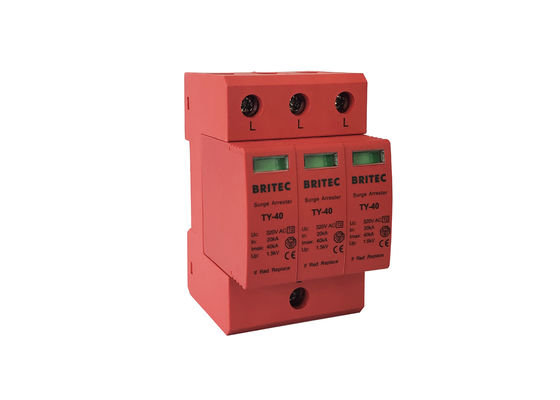

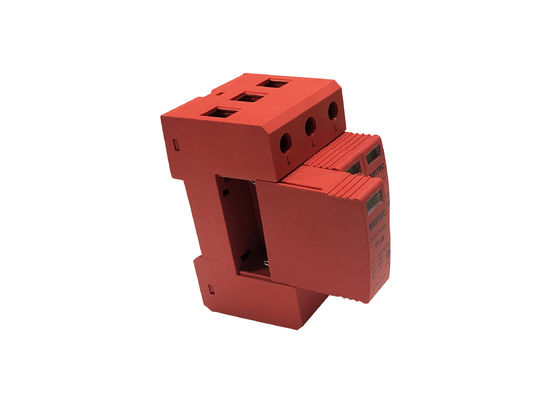

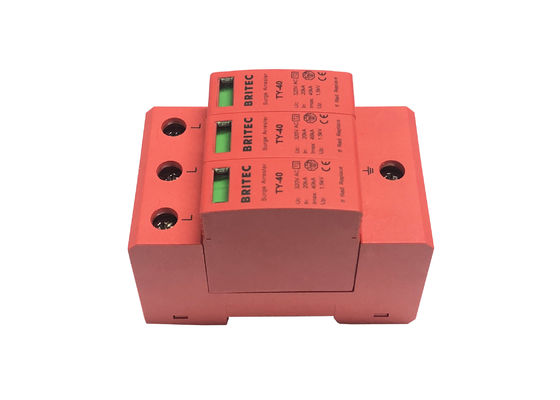

Tipo - 2 40kA trifasi 320V che accendono il relé di massima della classe II di Pali di protezione 3
Tipo - caratteristica trifase del relé di massima della classe II di 2 3 Pali:
• TY-40R 3P è il tipo - 2 dispositivi di /Class II per lo scarico delle onde di tensione.
• È secondo l'IEC 61643-11 e l'en 61643-11.
• Corrente di dispersione massima (8/20μs): 40kA alla fase.
• Corrente di dispersione nominale (8/20μs): 20kA alla fase.
• Baccano-ferrovia montabile, formato alimentabile.
• La bandiera verde dell'indicatore nella finestra di ispezione mostra lo stato di funzionamento dei moduli della protezione.
• Il segnale di commutatore di controllo a distanza può essere raggiunto
• Unità completa Prewired che consiste di una parte bassa e dei moduli di protezione del plugin.
• Relé di massima dei pali di TY-40R 3 per uso nei sistemi di TN-C.
Tipo - 2 3 dettagli trifasi del prodotto del relé di massima della classe II di Pali:
| |
TY150 40R 3P |
TY275 40R 3P |
TY320 40R 3P |
TY385 40R 3P |
TY440 40R 3P |
| Classificazione di SPD secondo EN61643-11 |
Tipo - 2 |
Tipo - 2 |
Tipo - 2 |
Tipo - 2 |
Tipo - 2 |
| Classificazione di SPD secondo IEC61643-11 |
Classe II |
Classe II |
Classe II |
Classe II |
Classe II |
| Tensione di funzionamento continua di corrente alternata di massimo Uc |
150V |
275V |
320V |
385V |
440V |
| Corrente di dispersione nominale (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Corrente di dispersione massima (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Livello di protezione di tensione Su |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Livello 5kA di protezione di tensione Su |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.4kV |
≤1.6kV |
| Fusibile di sostegno di massimo |
gG 125A |
gG 125A |
gG 125A |
gG 125A |
gG 125A |
| Tempo di reazione tum |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Gamma di temperatura di funzionamento Il Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Indicazione dello stato/errore di funzionamento |
verde/rosso |
verde/rosso |
verde/rosso |
verde/rosso |
verde/rosso |
| Area di sezione trasversale (minuti) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Area di sezione trasversale (massimo) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Per il montaggio sopra |
ferrovia di baccano di 35mm |
| Materiale di recinzione |
UL94-V0 di plastica termico |
| Grado di protezione |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Dimensione:
Tipo - applicazione trifase del relé di massima della classe II di 2 3 Pali:
• Adatto a seconda tappa dei pannelli componenti elettrici disponibili di protezione in cui i dispositivi di protezione di tipo 1 sono installati a monte, o a prima fase di protezione in applicazioni commerciali o altre non esposte ai colpi diretti e senza il sistema esterno di protezione contro il fulmine.
• Usato per industria e automazione, installazioni commerciali e residenziali, le Telecomunicazioni & l'IT & centri dati, illuminazione all'aperto del LED, trattamento delle acque, griglia & LV astuto di conteggio e fotovoltaici & vento.
Tipo - vantaggio trifase del relé di massima della classe II di 2 3 Pali:
• Sostituzione facile dei moduli di protezione senza strumenti.
• Alta capacità di scarico.
• Alta affidabilità.
• Telaio reversibile per permettere l'entrata del cavo da sopra o sotto.
• Consegna veloce.
I nostri servizi:
• 17 anni di fabbricazione principale globale di professione di relé di massima elettrico dei prodotti.
• Tutti i prodotti saranno imballati bene prima della spedizione.
• L'imballaggio standard e voi possono anche dirci i vostri propri requisiti dell'imballaggio.
• Consegna più veloce.
• Provato individualmente prima della spedizione.
Prova:
Certificato:
Installazione:
• La linea di relé di massima comprende una gamma completa di protettori compatti per installazione sulla ferrovia di BACCANO.
• Lo SPD non deve essere regolato dopo installato secondo il requisito.
• Può proteggere automaticamente la rete di potere dopo installazione adeguata.
• Nel caso di guasto, sostituisca prego l'elemento invalido in tempo.
