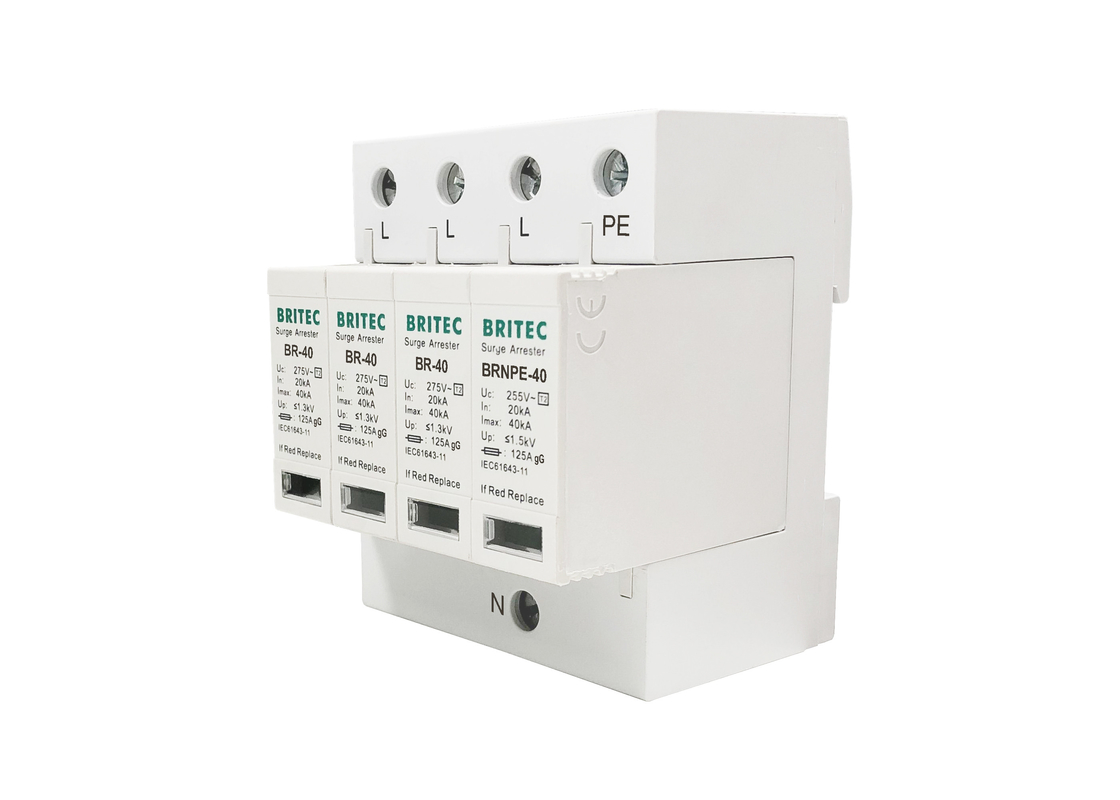

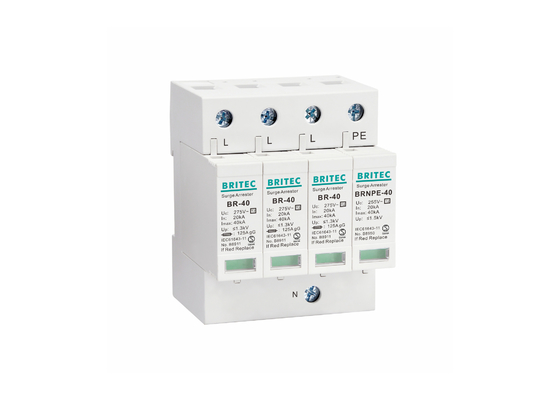

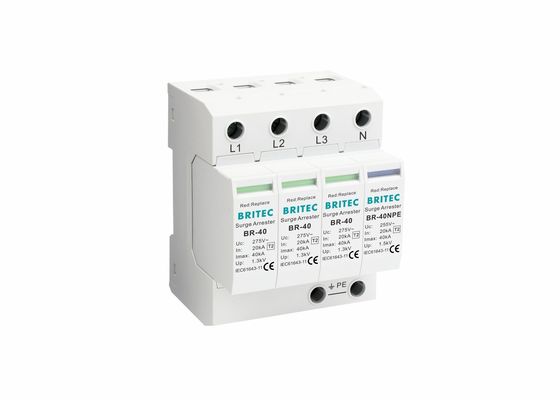

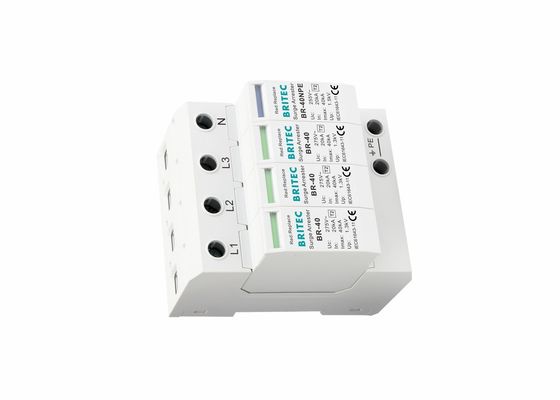

dispositivo d'arresto a bassa tensione di protezione dell'impulso di 3p+N Imax 40kA SPD
tipo di NPE + di 3p Imax 40kA - caratteristica di protezione dell'impulso di 2 SPD:
• Classe II, tipo - 2, 40kA
• punta di corrente massima 40kA
• I parascintille BR-40 3P+NPE dell'impulso incontrare il tipo - una classe di 2 requisiti secondo l'IEC 61643-11
• Consistere di una parte bassa e di 4 moduli alimentabili di protezione.
• Tipo - il protettore di impulso 2 è il migliore modo tenere ogni genere di onde di tensione a partire dalla commutazione a bassa tensione per assicurarsi la protezione completa del pannello secondario.
tipo di NPE + di 3p Imax 40kA - 2 dettagli del prodotto di protezione dell'impulso di SPD:
| |
BR150 40 3P+NPE |
BR275 40 3P+NPE |
BR320 40 3P+NPE |
BR385 40 3P+NPE |
BR440 40 3P+NPE |
| Classificazione di SPD secondo EN61643-11 |
Tipo - 2 |
Tipo - 2 |
Tipo - 2 |
Tipo - 2 |
Tipo - 2 |
| Classificazione di SPD secondo IEC61643-11 |
Classe II |
Classe II |
Classe II |
Classe II |
Classe II |
| Tensione di funzionamento continua massima di corrente alternata Uc |
150V |
275V |
320V |
385V |
440V |
| Tensione di funzionamento continua massima di corrente alternata [N - PE] Uc |
255V |
255V |
255V |
255V |
255V |
| Corrente di dispersione nominale (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Corrente di dispersione massima (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Livello di protezione di tensione Su |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Livello 5kA di protezione di tensione Su |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.4kV |
≤1.6kV |
| Livello di protezione di tensione [N-PE] Su |
≤1.5kV |
≤1.5kV |
≤1.5kV |
≤1.5kV |
≤1.5kV |
| Segua la capacità d'estinzione corrente [N-PE] a.c.Ifi |
100Arms |
100Arms |
100Arms |
100Arms |
100Arms |
| Fusibile di sostegno massimo |
gG 125A |
gG 125A |
gG 125A |
gG 125A |
gG 125A |
| Tempo di reazione tum |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Tempo di reazione [N-PE] tum |
≤100ns |
≤100ns |
≤100ns |
≤100ns |
≤100ns |
| Gamma di temperatura di funzionamento Il Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Indicazione dello stato/errore di funzionamento |
verde/rosso |
verde/rosso |
verde/rosso |
verde/rosso |
verde/rosso |
| Area di sezione trasversale (minuti) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Area di sezione trasversale (massimo) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Per il montaggio sopra |
ferrovia di baccano di 35mm |
| Materiale di recinzione |
UL94-V0 di plastica termico |
| Grado di protezione |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| Codice di ordine |
B8451 |
B8453 |
B8455 |
B8457 |
B8249 |
| Codice di ordine (con la segnalazione a distanza) |
B8452 |
B8454 |
B8456 |
B8458 |
B8250 |
Dimensione:
tipo di NPE + di 3p Imax 40kA - applicazione di protezione dell'impulso di 2 SPD:
• Questi dispositivi proteggono i sistemi a bassa tensione del consumatore dalle sovratensioni di tutti i tipi
• Protezione del sistema di corrente alternata
• Protezione del sistema di distribuzione di potere
• Protezione delle apparecchiature terminali
• Per utilizzare nel concetto di zone di protezione contro il fulmine alla frontiera 1-2
• Usato per protezione contro i passeggeri elettrici
• Questa serie del prodotto di dispositivi di protezione modulari dell'impulso assicura la protezione per attrezzatura collegata agli alimentatori a corrente alternata ricevuti di bassa tensione contro gli effetti offensivi del passeggero sopra le tensioni causate dai fulmini locali.
tipo di NPE + di 3p Imax 40kA - vantaggio di protezione dell'impulso di 2 SPD:
• Perdita bassa corrente, tempo di reazione veloce, tensione residua bassa.
• Indicatori di condizione m/c visivamente verificare il livello di protezione
• Disponibile con la segnalazione a distanza facoltativa
• Installazione facile con il montaggio della ferrovia di baccano
• I metodi differenti dei collegamenti di combinazione hanno potuto essere selezionati secondo l'impianto di alimentazione differente di potere.
I nostri servizi:
• 17 anni di fabbricazione principale globale di professione di relé di massima elettrico dei prodotti.
• Tutti i prodotti saranno imballati bene prima della spedizione.
• L'imballaggio standard e voi possono anche dirci i vostri propri requisiti dell'imballaggio.
• Consegna più veloce.
• Provato individualmente prima della spedizione.
Informazioni di società:
Wenzhou Britec Co. elettrico, srl ha fondato nel 2003, è stato impegnato nel campo di protezione contro il fulmine, la società è situato a Yueqing, Zhejiang. La società è impegnata nello sviluppo e nell'applicazione di protezione contro il fulmine. La società ha riunito un gruppo di elite dell'industria e di personale dirigente con esperienza della commercializzazione. Hanno accumulato più di dieci anni di esperienza dell'industria, hanno padroneggiato la tecnologia squisita di sviluppo del prodotto e l'esperienza dell'applicazione pratica e possono fornire le soluzioni scientifiche mirate a dell'industria.
Certificato:
Installazione:
• La linea di relé di massima comprende una gamma completa di protettori compatti per installazione sulla ferrovia di BACCANO
• Quando la finestra di indicazione dell'errore si gira prego da verde verso rosso sostituisca appena possibile la cartuccia
• Dopo che l'installazione è completa, controlli che l'unità della protezione è la spina sul posto, vicino il commutatore automatico dell'interruttore (fusibile), controllano lo stato di lavoro è normale.
