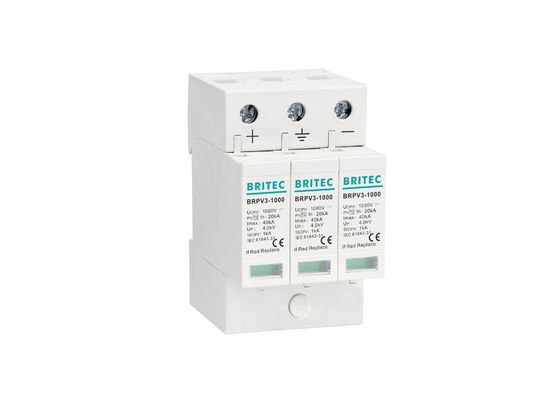

SPD solare protettore da sovratensione 1000V DC 40kA Suppressione di tensione transitorio di potenza
Protettore solare SPD 1000VCaratteristica:
• UCPV: 1000 V di corrente
• Montaggio: Din rail 35 mm.
• Segnalazione a distanza opzionale.
• Indicatori visivi di fine vita.
• Protezione da sovra tensione di tipo 2.
• corrente nominale di scarica (8/20 μs): 20 kA.
• Corrente massima di scarica (8/20 μs): 40 kA.
• Connessioni I/O: cavo multi-core: 4-25 mm2.
• Modalità di protezione: +/----PE, -/+---PE, +/---- -/+.
• È ben testato e certificato secondo le norme IEC 61643-31.
• I componenti principali sono componenti varistor di ossido metallico con elevata capacità di scarica.
• in formato plug-in, il dispositivo di protezione contro le sovratensioni è costituito da una parte base e da 3 moduli di protezione MOV ad alta energia plug-in.

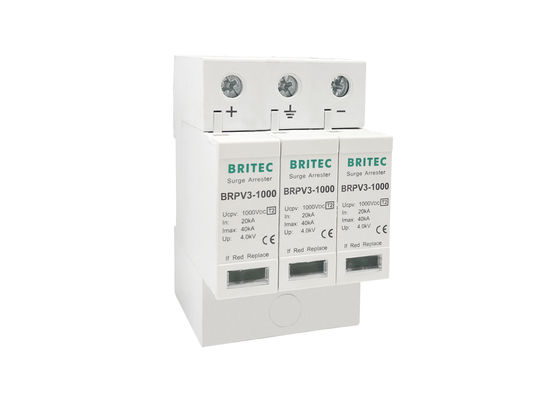

Protettore solare SPD 1000V contro le sovratensioni
| 3 Mod |
BRPV3-1000 |
| Classificazione del DSP secondo la norma EN61643-31 |
Tipo 2 |
| Classificazione SPD secondo la norma IEC 61643-31 |
Classe II |
| Max. tensione continua di funzionamento CC Ucpv |
1000V |
| Corrente nominale di scarica (8/20us) In |
20kA |
| Corrente di scarica massima (8/20us) Imax |
40kA |
| Il livello di protezione della tensione [(DC+/DC-)→PE] In alto |
≤ 4,0 kV |
| Tempo di risposta tA |
≤ 25 ns |
| Intervallo di temperatura di funzionamento Tu |
-40°C-80°C |
| Indicazione dello stato di funzionamento / difetto |
verde / rosso |
| Area di sezione trasversale (min.) |
4 mm2 |
| Area di sezione trasversale (max.) |
35 mm2 |
| per il montaggio su |
35 mm Din rail |
| Materiale per la custodia |
Termoplastici UL94-V0 |
| Grado di protezione |
IP20 |
Dimensione:
Applicazione del protettore solare SPD 1000V:
• Applicato per la protezione dei dispositivi fotovoltaici.
• Protegge dal fulmine nel sistema solare (sistema di alimentazione fotovoltaica).
• Adatto a tutte le applicazioni fotovoltaiche: impianti di corrente continua su larga scala, su tetti e autoconsumi (fuori rete).
• Proteggere le apparecchiature solari come i pannelli solari e l'inverter solare dai danni causati da sovratensioni o sovratensioni.
Vantaggi:
• Facile da sostituire con progettazione in fiocco.
• 2 anni di garanzia.
Nota:
• Queste unità devono essere installate in parallelo sulle reti DC per essere protette e fornire protezione comune e diversa.Si raccomanda la sua collocazione installata in entrambe le estremità della linea di alimentazione in CC (lato del pannello solare e lato dell'inverter/convertitore).
• Se possibile, la connessione tra l'array solare fotovoltaico esterno e l'apparecchiatura di controllo dell'alimentazione interna deve essere sotterranea o blindata elettricamente per limitare il rischio di fulmini diretti.
Certificazione:
Spedizione:
In base alle esigenze del cliente, di solito spediamo il prodotto via espresso, via aerea e via mare anche facoltativo.
FAQ:
Q1: Qual è l'ordine MOQ per il vostro prodotto?
A: 100 pezzi.
Q2: Fornisci il servizio OEM?
R: Certo.
D3: Posso ottenere un prezzo più basso se effettuo un ordine di grandi dimensioni?
R: Certo! Prezzi più bassi con ordini maggiori.
Q4: Qual è la data di consegna?
R: Generalmente la consegna avviene entro 30 giorni lavorativi dal ricevimento del pagamento, se necessario, il tempo può essere ridotto.
