| Place of Origin: | China |
| Marca: | BRITEC |
| Certificazione: | TUV/CB/CE/ROHS/ISO9001 |
| Model Number: | BR-25GR 2P |
| Minimum Order Quantity: | 1PCS |
|---|---|
| Imballaggi particolari: | Cartone |
| Delivery Time: | 15 days after receipt of deposit |
| Payment Terms: | TT |
| Supply Ability: | 1000000 per month |
| Tipo di montaggio: | DIN Rail 35 mm | Livello di protezione: | Tipo 1 |
|---|---|---|---|
| Valutazione di umidità: | 95% | Struttura di prodotto: | Collegamento |
| Valore nominale della tensione: | 275 V, 320 V, 385 V, 440 V | Tempo di risposta: | ≤100ns |
| Nome del prodotto: | Dispositivo di protezione da sovratensioni di tipo 1 | Numero di poli: | 1P, 1P+N, 2P, 3P, 3P+N, 4P facoltativo |
| Evidenziare: | Dispositivo di protezione contro le sovratensioni tipo 1 275 V,parafulmine IEC SPD 2P,parafulmine BR-25GR SPD |
||
| Specificità | BR-25GR 150 2P | BR-25GR 275 2P | BR-25GR 320 2P | |
| Classificazione del DSP secondo la norma EN61643-11 | Tipo 1 + Tipo 2 | Tipo 1 + Tipo 2 | Tipo 1 + Tipo 2 | |
| Classificazione SPD secondo la norma IEC 61643-11 | Classe I + Classe II | Classe I + Classe II | Classe I + Classe II | |
| Tensione nominale di funzionamento | Non | 120V ((50/60Hz) | 230 V ((50/60 Hz) | 230 V ((50/60 Hz) |
| tensione di funzionamento continua a.c. massima | - Sì | 150V ((50/60Hz) | 275V ((50/60Hz) | 320V ((50/60Hz) |
| Corrente di impulso di fulmine (10/350μs) | Iimp | 25kA | 25kA | 25kA |
| Corrente nominale di scarica (8/20μs) | In | 25kA | 25kA | 25kA |
| Corrente di scarica massima (8/20μs) | IMAX | 100kA | 100kA | 100kA |
| Quantità di carica elettrica | Q. | 12.5A | 12.5A | 12.5A |
| Energia specifica | W/R | 156 kJ/Ω | 156 kJ/Ω | 156 kJ/Ω |
| Livello di protezione della tensione | Su! | ≤ 1,8 kV | ≤ 1,8 kV | ≤ 1,8 kV |
| Corrente nominale di cortocircuito a.c. | Iccr | 25kA rms | 25kA rms | 25kA rms |
| Max. fusibile di riserva | 315A gG | 315A gG | 315A gG | |
| Sovrastanza temporanea | TOV | 440V/120min-resistenza | ||
| Tempo di risposta | - Sì. | ≤ 100 ns | ≤ 100 ns | ≤ 100 ns |
| Intervallo di temperatura di funzionamento | Tu... | -40°C-80°C | -40°C-80°C | -40°C-80°C |
| Area di sezione trasversale (min.) | 4 mm2 | 4 mm2 | 4 mm2 | |
| Area di sezione trasversale (max.) | 35 mm2 | 35 mm2 | 35 mm2 | |
| per il montaggio su | 35 mm Din rail | |||
| Materiale per la custodia | Termoplastici UL94-V0 | |||
| Grado di protezione | IP20 | IP20 | IP20 | |
| Codice dell'ordine | B7124 | B7137 | B7150 | |
| Codice dell'ordine (con segnalazione a distanza) | B7125 | B7138 | B7151 | |
Caratteristiche:
E' resistente, resiste a diversi colpi.
Classe di protezione: tipo 1+2, classe I + classe II.
BR-25GR 2P è adatto per il sistema TN.
Tensione di funzionamento continua massima Uc 150VAC/ 275VAC/ 320VAC.
Combinazione: 4P, 3P, 2P, 1P, 1P+NPE, 3P+NPE.
Applicazione:
Adatto per la classe 1.
Il prodotto è ampiamente utilizzato nelle centrali fotovoltaiche, nelle stazioni di ricarica, negli edifici residenziali, nelle stazioni base di comunicazione mobile, nelle sale di telecomunicazione,fabbriche e miniere industriali e altri sistemi di alimentazione totale, come una varietà di stazioni di distribuzione, sale di distribuzione, armadi di distribuzione, pannelli di distribuzione AC e DC, trasformatori a scatola e altre attrezzature importanti e vulnerabili ai fulmini.
Ampiamente utilizzato nelle stazioni base di comunicazione mobile, negli uffici/stazioni di comunicazione a microonde, nelle sale di telecomunicazione, nelle miniere industriali, nell'aviazione civile, nei titoli finanziari, ecc.
Per varie stazioni di distribuzione di energia, sale di distribuzione di energia, armadi di distribuzione di energia, box di commutazione, ecc.
Contro le sovratensioni delle reti elettriche.
| Parametro | Dettagli |
|---|---|
| Nome del prodotto | Dispositivo di protezione da sovratensioni di tipo 1 |
| Livello di protezione | Tipo 1 |
| Numero di polacchi | 1P, 1P+N, 2P, 3P, 3P+N, 4P facoltativo |
| Valore nominale della tensione | 275V, 320V, 385V, 440V |
| Indice di umidità | 95% |
| Tempo di risposta | ≤ 100 ns |
| Peso | 0.5 kg |
| Struttura del prodotto | Collegamento |
| Classe di protezione | IP20 |
| Temperatura di funzionamento | -40°C - 80°C |

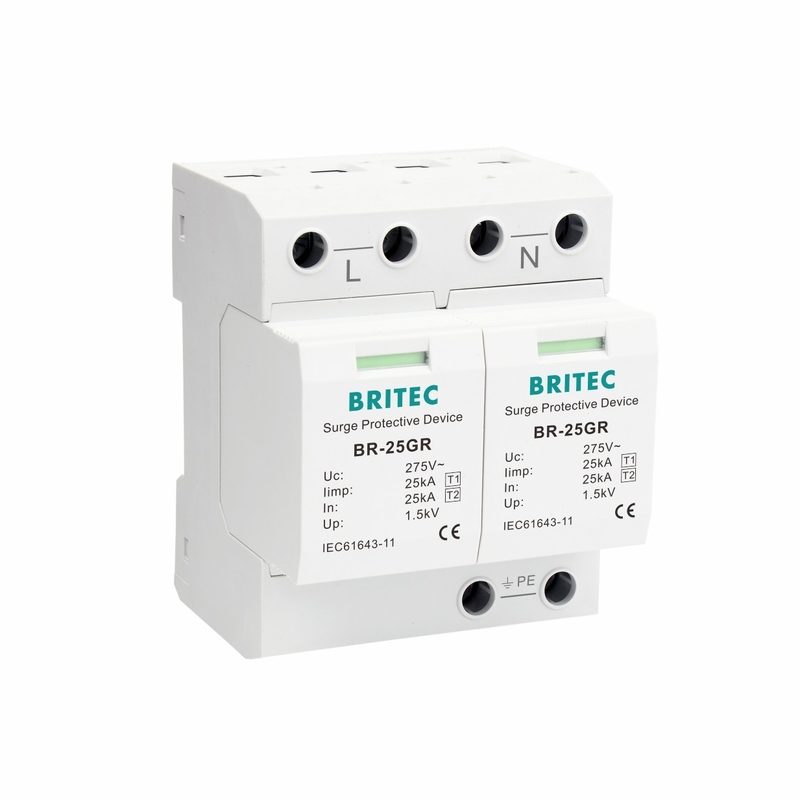

Dispositivo di protezione contro le sovratensioni BRITEC BR-25GR
Questo dispositivo di protezione BRITEC BR-25GR 2P 25ka da sovratensioni offre una protezione superiore contro i fulmini e altri eventi di sovratensioni.È progettato per soddisfare i requisiti più severi di UL 1449 e IEC 61643-1. È un SPD di tipo 1 con protettore da sovratensioni da 25ka e ha un tempo di risposta di ≤100ns. È certificato con TUV / CB / CE / ROHS / ISO9001 e ha un range di temperatura di funzionamento da -40 °C-80 °C.L'umidità è del 95% e la classe di protezione è IP20Il peso è di 0,5 kg. La quantità minima di ordine è di 1 PCS e l'imballaggio è in cartone. Il tempo di consegna è di 15 giorni dopo la ricezione del deposito e i termini di pagamento sono TT. La capacità di fornitura è di 1000000 al mese.
Forniamo supporto tecnico e servizi per il dispositivo di protezione da sovratensioni di tipo 1.
Forniamo anche formazione tecnica e assistenza clienti per il dispositivo di protezione da sovratensioni di tipo 1. Siamo disponibili 24 ore su 24, 7 giorni su 7, per rispondere alle vostre domande e aiutarvi in qualsiasi problema.
